Дробилка ДДЗ-4

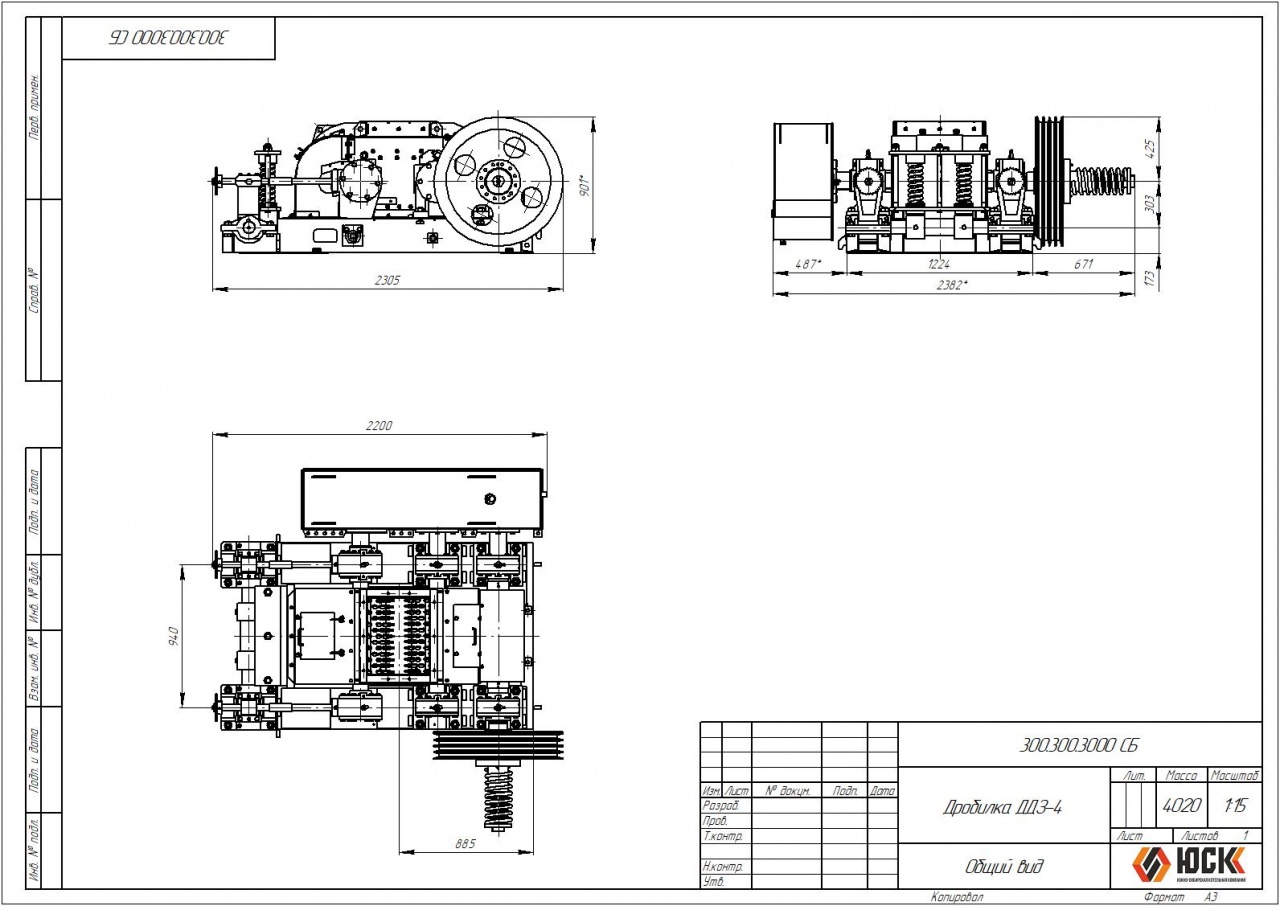

Дробилка двухвалковая зубчатая ДДЗ-4 предназначена для крупного и среднего дробления углей, антрацитов и горючих пород с пределом прочности при сжатии не более σсж=80МПа.

Конструктивное исполнение дробилки ДДЗ-4 может быть, как с левым, так и с правым расположением привода.

Конструкция дробилки позволяет менять крупность дроблёного материала путём замены сменных сегментов, которые в свою очередь выбираются по размерам и расположению зубьев в соответствии с классом дроблёного материала.

Дробилка состоит из следующих основных сборочных единиц:

вала приводного
валка неподвижного
вала подвижного
устройство амортизирующего
рамы
привода

Привод осуществляется клиноременной передачей от отдельно устанавливаемого электродвигателя. Вращение передается на приводной вал, а затем через синхронизатор на тихоходные валки – неподвижный и подвижный.

Управление дробилкой осуществляется дистанционно, что исключает пребывание обслуживающего персонала в дробильном отделении. Для проведения ремонтных и наладочных работ используется местное управление.

Основные технические характеристики

№ п/п	Наименование параметров	Нормы установленные	Нормы фактические
№ п/п	Наименование параметров	1.	Диаметр валков, мм	400	400
2.	Длина валков, мм	500	500
3.	Крупность дробленого материала, мм	0 – 25 0 – 50 0 – 75 0 – 100	0 – 25 0 – 50 0 – 75 0 – 100 0 – 125
4.	Производительность, т/ч: - при наименьшей крупности материала - при наибольшей крупности материала	20 50	20 100
5.	Крупность поступающего материала, мм	100200300	100200300
6.	Число оборотов валков в минуту	64	66
7.	Мощность электродвигателя, кВт	11	11
8.	Максимальный отход подвижного валка при прохождении недробимых материалов, мм	-	100
9.	Величина регулирования разгрузочной щели, мм	-	25-110
10.	Габаритные размеры, мм: - длина - ширина - высота	2800 2500 950	2305 2382 901
9.	Масса, кг	4580	4020
