Дымососы ДН с ходовой частью

Центробежный дымосос одностороннего всасывания ДН предназначен для отсасывания дымовых газов из топок паровых и водогрейных котлоагрегатов, оборудованных эффективно действующими системами золоулавливания, а также для остасывания дымовых газов из топок газомазутных котельных агрегатов. Дымосос изготавливается правого и левого вращения с консольным расположением рабочего колеса. Правым считается вращение рабочего колеса по часовой стрелке, если смотреть со стороны электродвигателя.

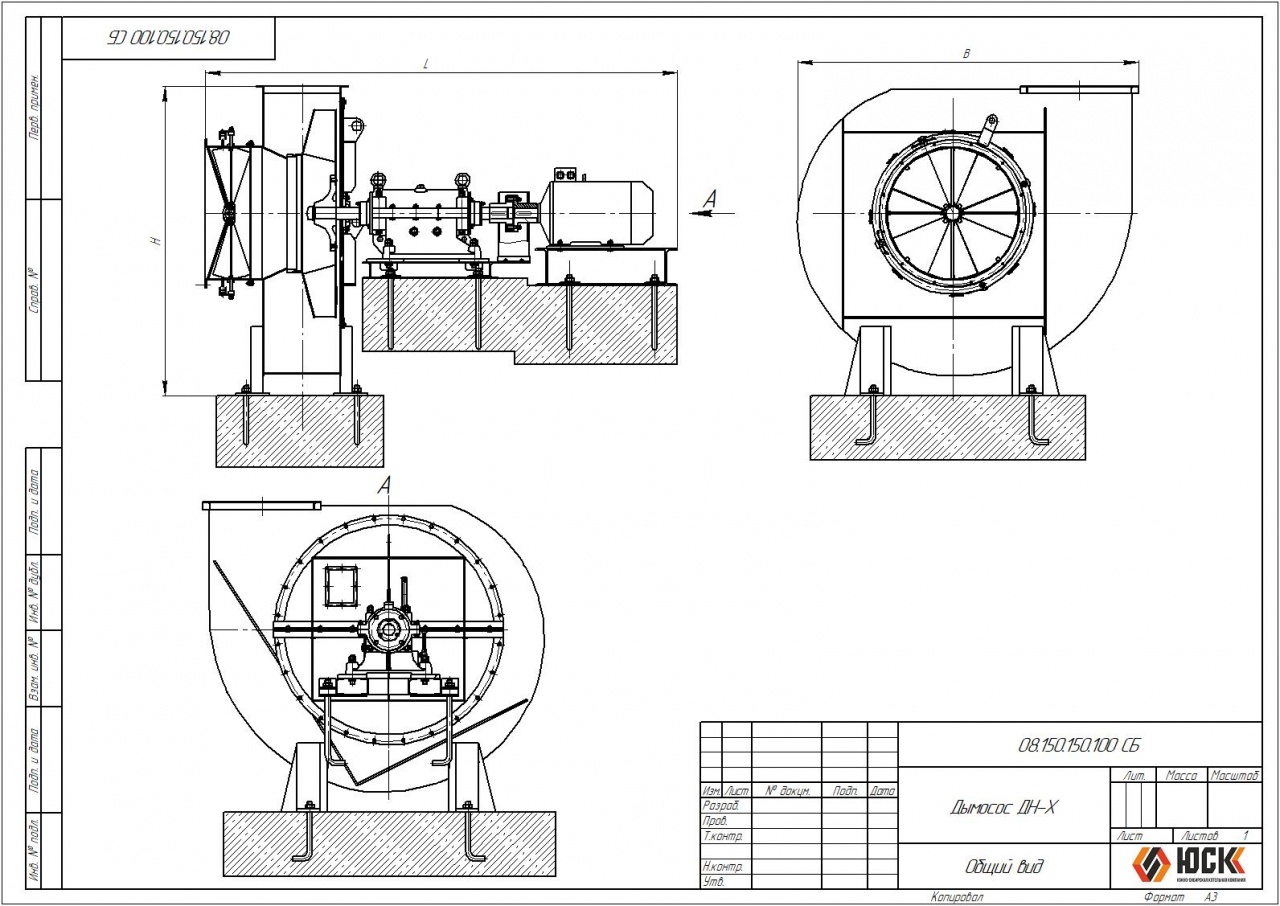

Основными узлами дымососа являются рабочее колесо, улитка, ходовая часть, входной патрубок, направляющий аппарат, рама. Рабочее колесо дымососа состоит из крыльчатки и ступицы. Крыльчатка представляет собой сварную конструкцию, состоящую из листовых назад загнутых или вперед загнутых лопаток, расположенных между основным и покрывным дисками. Ходовая часть дымососов состоит из вала, соединительной упругой втулочно-пальцевой муфты и подшипников, расположенных в литом корпусе, имеющем горизонтальный разъем. Улитка дымососа сварная из листовой и профильной стали. Установка дымососов производится на фундамент. Привод дымососа осуществляется от асинхронного электродвигателя.

Основные технические характеристики

Типоразмер	Установленная мощность двигателя, кВт	Потребляемая мощность, кВт	Производительность х1000 м3/ч	Давление даПа	Размеры (LхBxH), мм	Масса, кг
ДН6,3х1000	3,0	0,45	3,402	39,0	2125х1240х950	485
ДН6,3Х-1500	5,5	1,2	5,102	88,0	2125х1240х950	485
ДН8Х-1000	11,0	1,5	6,97	63,0	2160х1470х1265	681
ДН8Х-1500	15,0	5,1	10,46	143,0	2160х1470х1265	681
ДН9Х-1000	11,0	2,7	9,93	80,0	2200х1647х1345	737
ДН9Х-1500	15,0	9,1	14,9	181,0	2200х1647х1345	737
ДН10Х-1000	11,0	4,6	13,62	99,0	2685х1825х1645	960
ДН10Х-1500	30,0	15,5	20,43	223,0	2685х1825х1645	1040
ДН11,2Х-1000	11,0	8,1	19,13	124,0	2730х2038х1775	1215
ДН11,2Х-1500	37,0	27,2	28,7	281,0	2730х2038х1775	1395
ДН12,5Х-1000	18,5	14,0	26,6	155,0	2850х2230х1880	1375
ДН12,5Х-1500	55,0	47,2	39,9	351,0	2850х2230х1880	1550
ДН13Х-1000	30,0	18,5	29,0	187,0	2895х2270х1970	1562
ДН13Х-1500	90,0	58,5	43,0	400,0	3040х2270х1970	1794
ДН15Х-1000	75,0	40,0	51,0	252,0	3510х2710х2220	2860
ДН15Х-1500	250,0	145,0	77,5	575,0	3745х2710х2220	3170
ДН17Х-750	90,0	-	55,0	250,0	2454х2880х2548	-
ДН17Х-1000	160,0	-	75,0	350,0	2454х2880х2548	-
ДН17Х-1500	400,0	-	110,0	860,0	2454х2880х2548	-
