Дымососы ДН с посадкой рабочего колеса на вал двигателя

Центробежный дымосос одностороннего всасывания ДН предназначен для отсасывания дымовых газов из топок паровых и водогрейных котлоагрегатов, оборудованных эффективно действующими системами золоулавливания, а также для остасывания дымовых газов из топок газомазутных котельных агрегатов. Дымосос изготавливается правого и левого вращения с консольным расположением рабочего колеса. Правым считается вращение рабочего колеса по часовой стрелке, если смотреть со стороны электродвигателя.

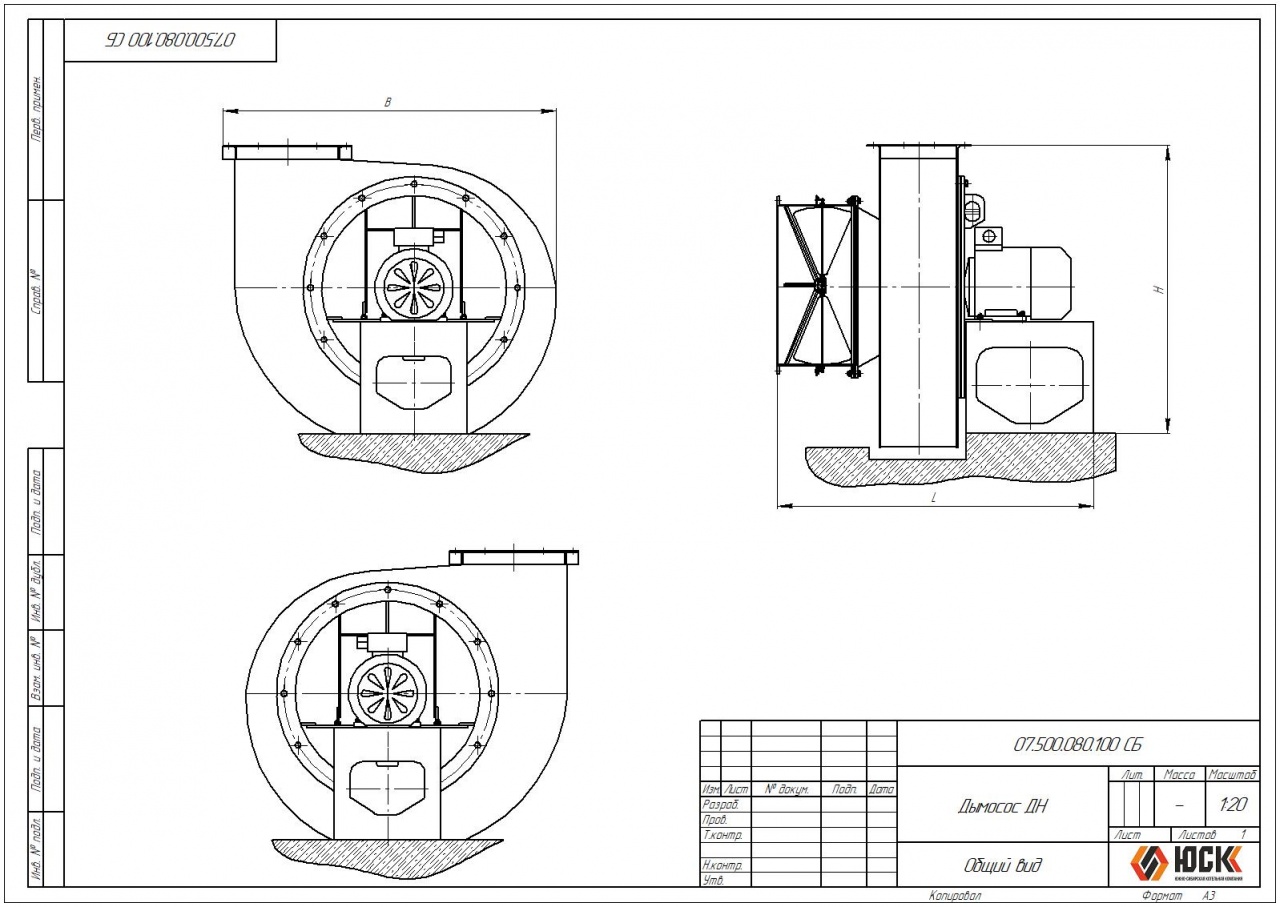

Основными узлами дымососа ДН являются рабочее колесо, улитка, входной патрубок, направляющий аппарат, постамент. Рабочее колесо дымососа состоит из крыльчатки и ступицы. Крыльчатка представляет собой сварную конструкцию, состоящую из листовых назад загнутых или вперед загнутых лопаток, расположенных между основным и покрывным дисками. Дымосос изготавливается с непосредственной посадкой рабочего колеса на вал электродвигателя. Улитка дымососа сварная из листовой и профильной стали. Установка дымососов производится на фундамент. Улитка дымососа поставляется с углом разворота от 0° до 270° через каждые 15°. Привод дымососа осуществляется от асинхронного электродвигателя.

Основные технические характеристики

Типоразмер	Установленная мощность двигателя, кВт	Потребляемая мощность, кВт	Производительность х1000 м3/ч	Давление даПа	Размеры (LхBxH), мм	Масса, кг
Д-3,5М-1500	3,0	0,84	4,3	45,0	692х585х690	100
ДН6,3-1000	3,0	0,4	3,4	39,0	1150х1240х1075	370
ДН6,3-1500	5,5	1,5	5,102	88,0	1150х1240х1075	370
ДН8-1000	11,0	1,5	6,97	63,0	1165х1470х1285	535
ДН8-1500	15,0	5,1	10,46	143,0	1165х1470х1285	540
ДН9-1000	11,0	2,7	9,93	80,0	1205х1647х1368	580
ДН9-1500	15,0	9,1	14,9	181,0	1205х1647х1368	584
ДН10-1000	11,0	4,6	13,62	99,0	1288х1825х1485	663
ДН10-1500	30,0	15,5	20,43	223,0	1360х1825х1485	728
ДН11,2-1000	22,0	8,1	19,13	124,0	1477х2038х1685	1008
ДН11,2-1500	45,0	27,2	28,7	281,0	1505х2038х1685	1048
ДН12,5-1000	30,0	14,0	26,6	155,00	1626х2236х1820	1150
ДН12,5-1500	75,0	47,2	39,9	351,0	1745х2236х1820	1330
ДН13-1000	30,0	18,5	29,0	29,0	1730х2270х1960	1305
ДН13-1500	90,0	58,5	43,0	43,0	1855х2270х1960	1560
