Вентиляторы с ходовой частью

Центробежный дутьевой вентилятор одностороннего всасывания ВДН/ВД предназначен для подачи воздуха в топки паровых и водогрейных котлоагрегатов. Вентилятор изготавливается правого и левого вращения с консольным расположением рабочего колеса. Правым считается вращение рабочего колеса по часовой стрелке, если смотреть со стороны электродвигателя.

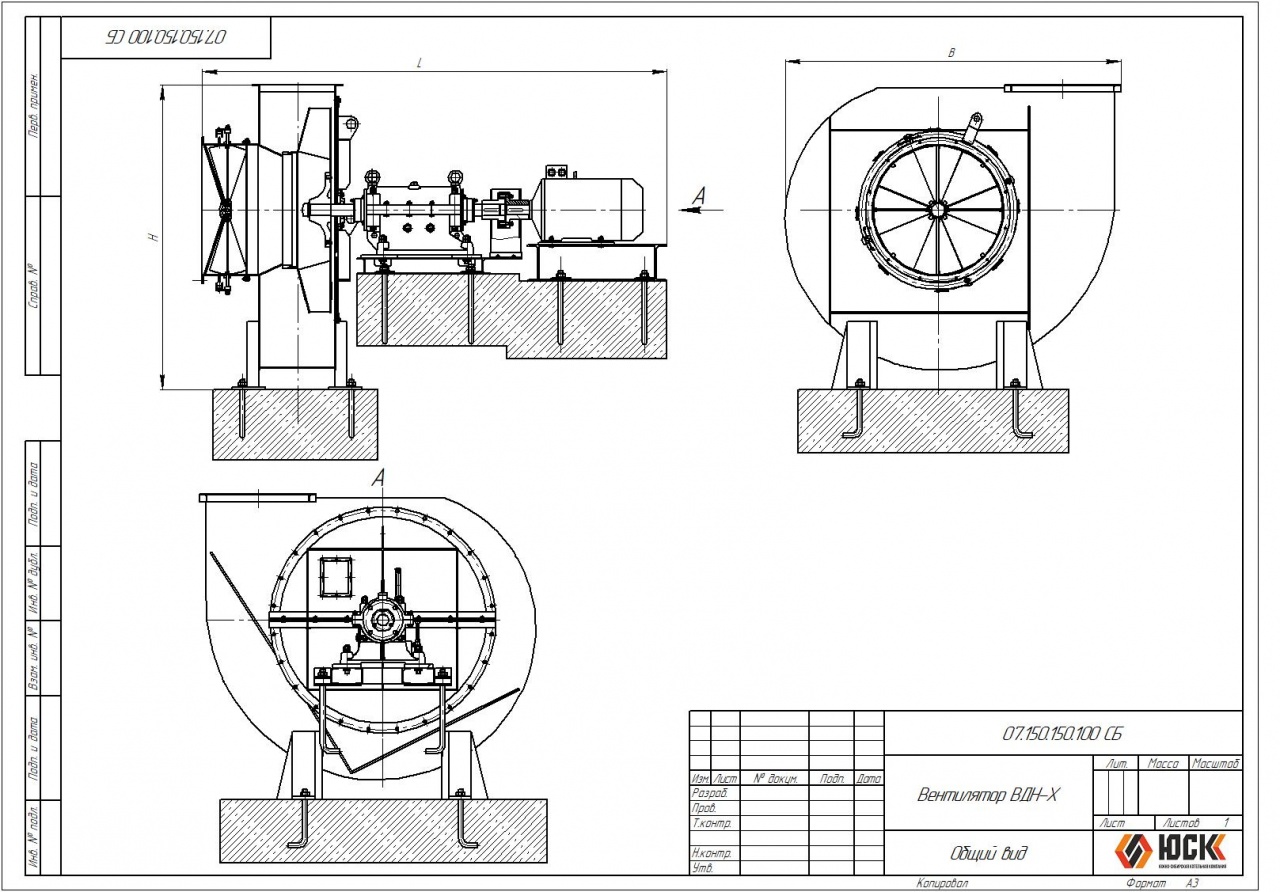

Основными узлами вентилятора ВДН/ВД являются рабочее колесо, улитка, ходовая часть, входной патрубок, направляющий аппарат, постамент. Рабочее колесо вентилятора состоит из крыльчатки и ступицы. Крыльчатка представляет собой сварную конструкцию, состоящую из листовых назад загнутых или вперед загнутых лопаток, расположенных между основным и покрывным дисками. Ходовая часть дымососов состоит из вала, соединительной упругой втулочно-пальцевой муфты и подшипников, расположенных в литом корпусе, имеющем горизонтальный разъем. Улитка вентилятора сварная из листовой и профильной стали. Установка вентиляторов производится на фундамент. Привод вентилятора осуществляется от асинхронного электродвигателя.

Основные технические характеристики

Типоразмер	Установленная мощность двигателя, кВт	Потребляемая мощность, кВт	Производительность х1000 м3/ч	Давление даПа	Размеры (LхBxH), мм	Масса, кг
ВДН6,3Х-1000	3,0	0,7	3,4	62,5	2125х1240х950	485
ВДН6,3Х-1500	5,5	2,4	5,102	138,0	2125х1240х950	485
ВДН8Х-1000	11,0	2,3	6,97	99,0	2160х1470х1265	675
ВДН8Х-1500	15,0	7,9	10,46	223,0	2160х1470х1265	675
ВДН8Х-3000	72,0	64,0	20,92	892,0	2550х1331х1210	1240
ВДН9Х-1000	11,0	4,2	9,93	125,0	2200х1647х1345	720
ВДН9Х-1500	18,5	14,2	14,9	283,0	2245х1647х1345	750
ВДН10Х-1000	11,0	7,1	13,62	155,0	2685х1825х1645	983
ВДН10Х-1500	30,0	24,0	20,43	352,0	2685х1825х1645	1074
ВДН11,2Х-1000	18,5	12,6	19,13	194,0	2675х2040х1775	1116
ВДН11,2Х-1500	55,0	42,5	28,7	441,0	2680х2040х1775	1334
ВДН12,5Х-1000	30,0	21,8	26,6	243,0	2705х2230х1880	1470
ВДН12,5Х-1500	90,0	73,6	39,9	552,0	2995х2230х1880	1720
ВДН13Х-1000	45,0	27,0	29,0	275,0	2995х2270х1970	1778
ВДН13Х-1500	132,0	91,0	43,0	620,0	3285х2270х1970	2078
ВДН15Х-1000	75,0	65,0	51,0	395,0	3592х2710х2220	2819
ВДН15Х-1500	315,0	218,0	77,5	880,0	3855х2710х2220	3434
ВДН17Х-1000	160	-	75,0	350,0	2454х2880х2548	-
ВДН17Х-1500	630	-	110,0	109,0	2454х2880х2548	-
