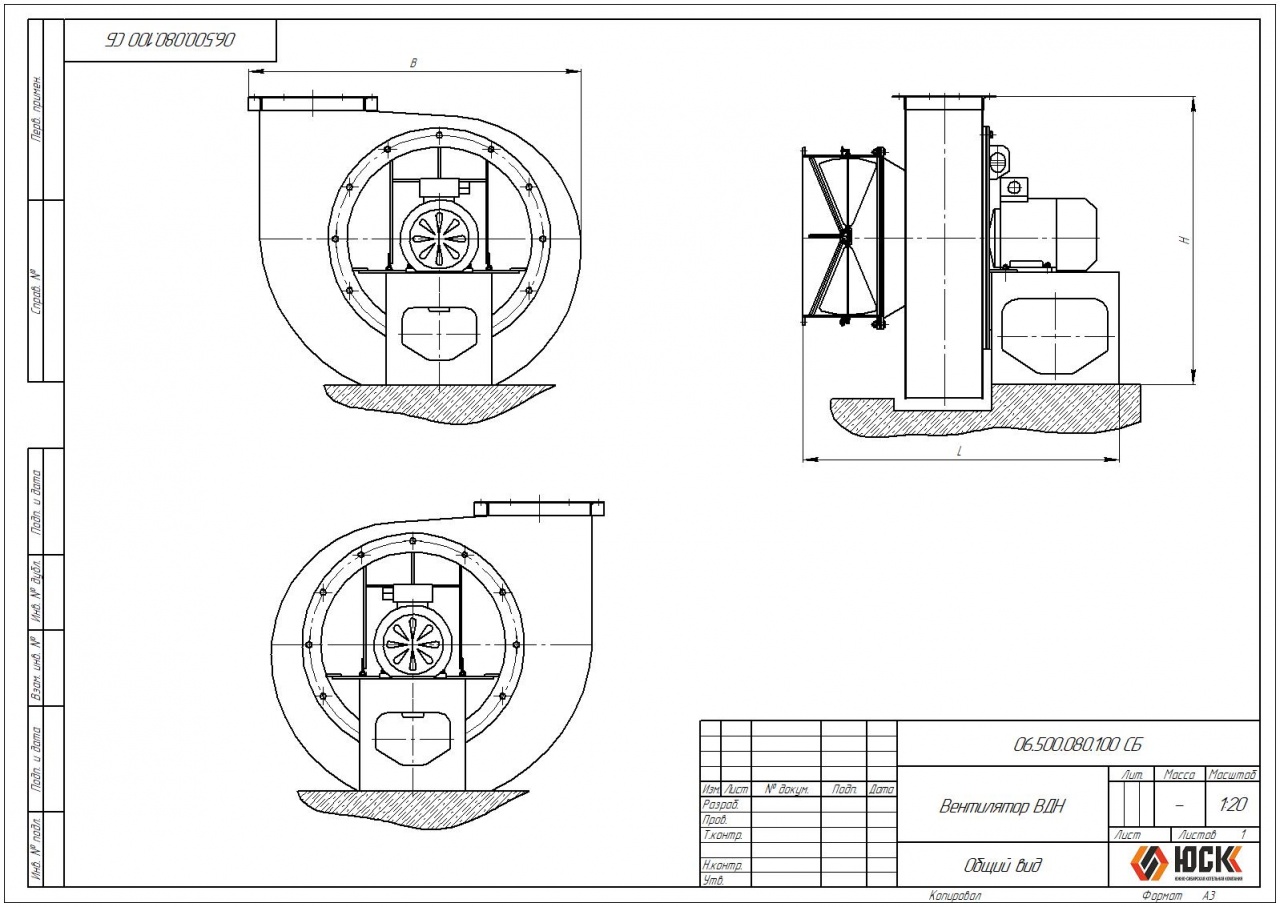

Вентиляторы с посадкой рабочего колеса на вал дгигателя
Центробежный дутьевой вентилятор одностороннего всасывания ВДН/ВД предназначен для подачи воздуха в топки паровых и водогрейных котлоагрегатов. Вентилятор изготавливается правого и левого вращения с консольным расположением рабочего колеса. Правым считается вращение рабочего колеса по часовой стрелке, если смотреть со стороны электродвигателя.
Основными узлами вентилятора ВДН/ВД являются рабочее колесо, улитка, входной патрубок, направляющий аппарат, постамент. Рабочее колесо вентилятора состоит из крыльчатки и ступицы. Крыльчатка представляет собой сварную конструкцию, состоящую из листовых назад загнутых или вперед загнутых лопаток, расположенных между основным и покрывным дисками. Вентилятор изготавливается с непосредственной посадкой рабочего колеса на вал электродвигателя. Улитка вентилятора сварная из листовой и профильной стали. Установка вентиляторов производится на фундамент. Улитка вентилятора поставляется с углом разворота от 0° до 270° через каждые 15°. Привод вентилятора осуществляется от асинхронного электродвигателя.
Основные технические характеристики
|
Типоразмер |
Установленная мощность двигателя, кВт |
Потребляемая мощность, кВт |
Производительность х1000 м3/ч |
Давление даПа |
Размеры (LхBxH), мм |
Масса, кг |
|
ВДН6,3-1000 |
3,0 |
0,7 |
3,4 |
62,5 |
115х1240х1075 |
365 |
|
ВДН6,3-1500 |
5,5 |
2,4 |
5,102 |
138,0 |
115х1240х1075 |
365 |
|
ВДН8-1000 |
11,0 |
2,3 |
6,97 |
99,0 |
1165х1470х1285 |
518 |
|
ВДН8-1500 |
15,0 |
7,9 |
10,46 |
223,0 |
1165х1470х1285 |
523 |
|
ВДН9-1000 |
11,0 |
4,2 |
9,93 |
125,0 |
1205х1647х1368 |
543 |
|
ВДН9-1500 |
15,0 |
14,2 |
14,9 |
283,0 |
1205х1647х1368 |
548 |
|
ВДН10-1000 |
11,0 |
7,1 |
13,62 |
155,0 |
1288х1825х1485 |
625 |
|
ВДН10-1500 |
30,0 |
24,0 |
20,43 |
352,0 |
1360х1825х1485 |
690 |
|
ВДН11,2-1000 |
22,0 |
12,6 |
19,13 |
194,0 |
1477х2038х1685 |
986 |
|
ВДН11,2-1500 |
55,0 |
42,5 |
28,7 |
441,0 |
1505х2038х1685 |
1063 |
|
ВДН12,5-1000 |
30,0 |
21,8 |
26,6 |
243,0 |
1626х2230х1820 |
1125 |
|
ВДН12,5-1500 |
90,0 |
73,6 |
39,9 |
552,0 |
1745х2230х1820 |
1354 |
|
ВДН13-1000 |
45,0 |
27,0 |
29,0 |
275,0 |
1815х2270х1990 |
1475 |
|
ВДН13-1500 |
132,0 |
91,0 |
43,0 |
620,0 |
2080х2270х1990 |
1811 |
|
ВД2,7-1500 |
1,1 |
0,09 |
0,55 |
37,5 |
420х393х569 |
30 |
|
ВД2,7-3000 |
1,5 |
0,7 |
1,1 |
150,0 |
420х393х569 |
40 |
|
ВД2,8-1500 |
3,0 |
0,4 |
1,3 |
700 |
500х525х580 |
65 |
|
ВД2,8-3000 |
7,5 |
3,3 |
2,6 |
280,0 |
565х525х580 |
80 |
