Экономайзеры чугунные блочные ЭБ

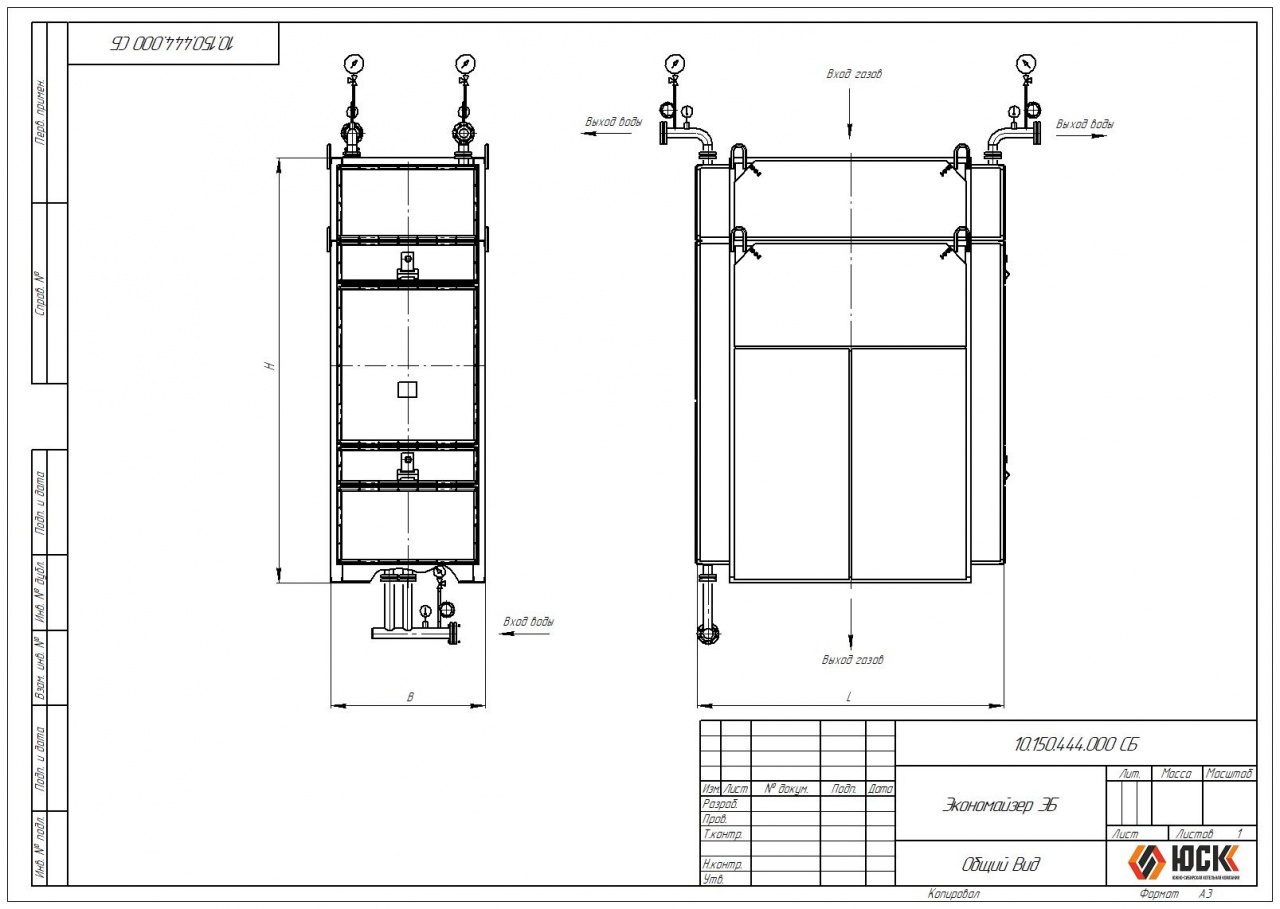

Экономайзеры чугунные блочные ЭБ применяются в качестве хвостовых поверхностей нагрева паровых стационарных котлов типов ДЕ, КЕ и ДКВр и предназначены для нагрева питательной воды теплом уходящих дымовых газов. Экономайзеры состоят из пакетов труб с оребрением, соединенных между собой и заключенных в каркас с теплоизоляционной обшивкой. Экономайзеры комплектутся коробом для подвода газов. По согласованию с заказчиком экономайзеры могут комплектоваться устройством очистки поверхностей нагрева ГУВ (генератором ударных волн).

В комплект поставки экономайзеров входит блок экономайзера в сборе, либо россыпью (щиты, балки, рама в сборе, колена, комплект труб ребристых и др.), ящик с монтажными деталями экономайзера, ящик с комплектующими изделиями (арматура, приборы КИП).

Экономайзеры ЭБ поставляются или россыпью в виде отдельных деталей со сборкой на месте монтажа, или в виде транспортабельных блоков в облегченной обмуровке с металлической обшивкой.

Основные технические характеристики

№	Наименование параметра	ЭБ-2-94	ЭБ-2-142		ЭБ-2-236	ЭБ-1-330	ЭБ-1-646	ЭБ-1-808
1.	Площадь поверхности нагрева	94,4		141,6	236,0	330,4	646,0	808,0
2.	Число колонок, шт.	2		2	2	1	1	1
3.	Длина трубы, м.	2		2	2	2	3	3
4.	Предельное рабочее давление в экономайзере, МПа (кгс/см2)	3,0 (30,0)		3,0 (30,0)	3,0 (30,0)	3,0 (30,0)	3,0 (30,0)	3,0 (30,0)
5.	Гидравлическое сопротивление МПа, (кгс/см2), не более	0,2 (2,0)		0,2 (2,0)	0,2 (2,0)	0,2 (2,0)	0,2 (2,0)	0,2 (2,0)
6.	Аэродинамическое сопротивление Па (мм вод. ст.), не более	343,0(35,0)		343,0(35,0)	343,0(35,0)	343,0(35,0)	343,0(35,0)	343,0(35,0)
7.	Применяемость	КЕ-2,5 ДЕ-4,0 ДКВр-2,5		КЕ-4 ДЕ-6,5 ДКВр-4,0	КЕ-6,5 ДЕ-10 ДКВр-6,5	КЕ-10 ДЕ-16 ДКВр-10	КЕ-25	ДЕ-25
8.	Габаритные размеры, мм	2520×870×2000		2520×1180×2000	2520×1785×2000	2520×1330×3525	3520×1620×3520	3520×1620×4135
9.	Масса, кг	3900		5200	8000	11350	20420	25350
