Котлы паровые серии ДКВр

Паровые котлы серии ДКВр двухбарабанные, вертикально-водотрубные предназначены для выработки насыщенного или слабоперегретого пара, идущего на технологические нужды промышленных предприятий, в системы отопления, вентиляции и горячего водоснабжения.

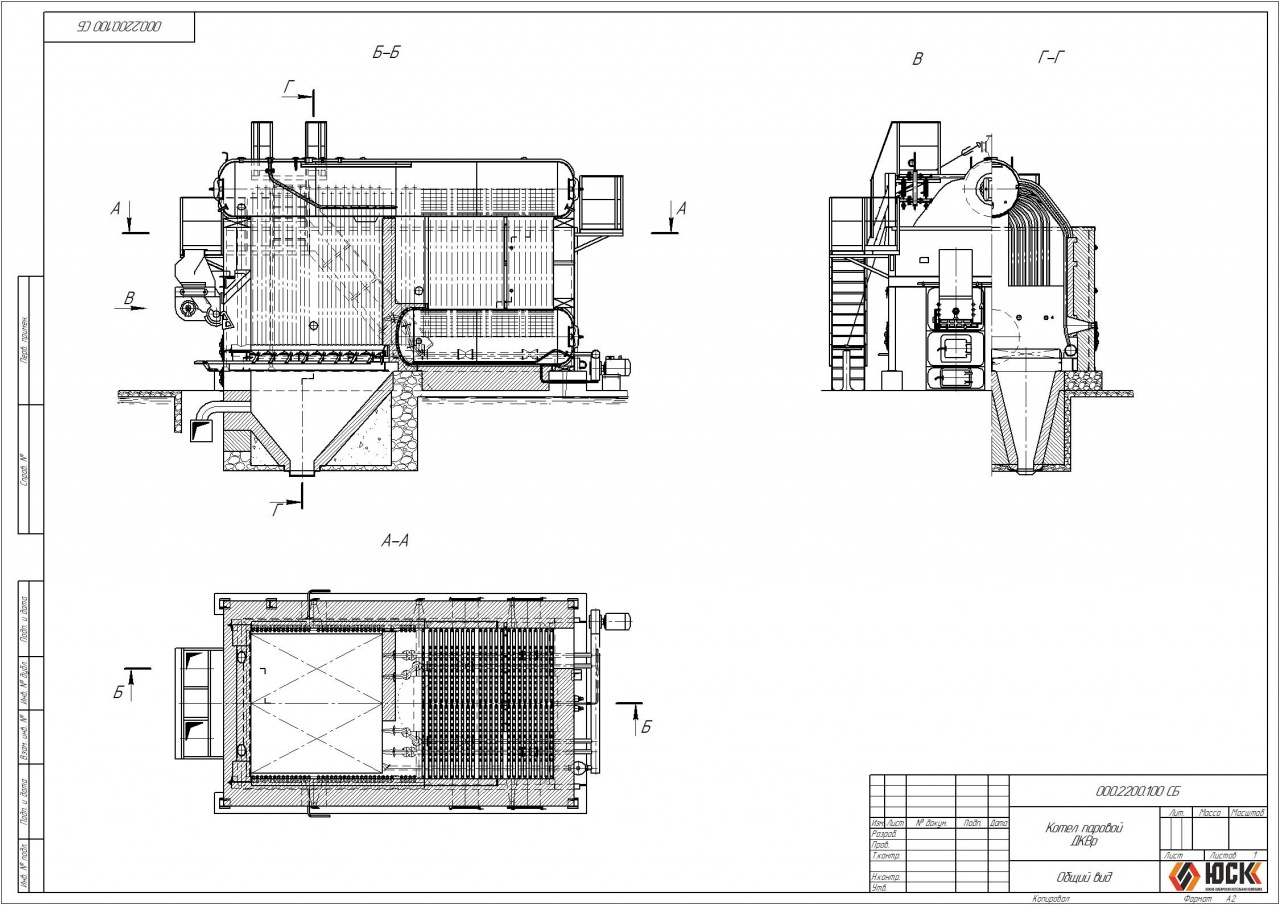

Котлы ДКВр имеют экранированную топочную камеру и развитый кипятильный пучок из гнутых труб. Внутри котельного пучка имеется чугунная перегородка, которая делит его на первый и второй газоходы и обеспечивает горизонтальный разворот газов в пучках при поперечном омывании труб. Вход газов из топки в камеру догорания и выход газов из котла ДКВр - асимметричные. Для осмотра барабанов и установки в них устройств, а также для чистки труб, на днищах имеются овальные лазы. Поставляются котлы ДКВр блоком или россыпью.

Котлы, работающие на жидком и газообразном топливе
Заводское обозначение котла	Вид топлива	Производительность, т/ч	Рабочее давление Мпа (кгс/см²)	КПД,%		Габариты: LxBxH мм	Масса, кг
Заводское обозначение котла	Вид топлива	Производительность, т/ч	Рабочее давление Мпа (кгс/см²)	газ	мазут	Габариты: LxBxH мм	Масса, кг
ДКВр-2,5-13ГМ	газ, мазут	2,5	1,3 (13,0)	88	85	5913 4300 5120	6886
ДКВр-4-13ГМ	газ, мазут	4	1,3 (13,0)	88	85	7203 4590 5018	9200
ДКВр-4-13-250ГМ	газ, мазут	4	1,3 (13,0)	88	85	7203 4590 5018	9200
ДКВр-6,5-13ГМ	газ, мазут	6,5	1,3 (13,0)	87	86	8526 4695 5170	11447
ДКВр-6,5-13-250ГМ	газ, мазут	6,5	1,3 (13,0)	87	86	8526 4695 5170	11923
ДКВр-6,5-23ГМ	газ, мазут	6,5	2,3 (23,0)	87	86	8526 4695 5170	11447
ДКВр-6,5-23-370ГМ	газ, мазут	6,5	2,3 (23,0)	87	86	8526 4695 5170	18374
ДКВр-10-13ГМ	газ, мазут	10	1,3 (13,0)	87	86	8850 5830 7100	15396
ДКВр-10-13-250ГМ	газ, мазут	10	1,3(13)	87	-	8850 5830 7100	15420
ДКВр-10-13-350ГМ	газ, мазут	10	1,3 (13,0)	87	86	8850 5830 7100	20469
ДКВр-10-23ГМ	газ, мазут	10	2,3 (23,0)	87	86	8850 5830 7100	17651
ДКВр-10-23-370ГМ	газ, мазут	10	2,3 (23,0)	87	86	8850 5830 7100	18374
ДКВр-10-39-440ГМ	газ, мазут	10	3,9 (39,0)	90	-	11030 5660 5450	32217
ДКВр-20-13ГМ	газ, мазут	20	1,3(13)	92	90	11500 5970 7660	44634
ДКВр-20-13-250ГМ	газ, мазут	20	1,3(13)	91	-	11500 5970 7660	45047
ДКВр-20-23ГМ	газ, мазут	20	2,3 (23,0)	92	90	11500 5970 7660	47379
ДКВр-20-23-250ГМ	газ, мазут	20	2,3 (23,0)	91	89	11500 5970 7660	48444
ДКВр-20-23-370ГМ	газ, мазут	20	2,3 (23,0)	91	89	11500 5970 7660	48681
Котлы, работающие на твердом топливе
Заводское обозначение котла	Вид топлива	Производительность, т/ч	Рабочее давление Мпа (кгс/см²)	КПД, %		Габариты: длина, ширина высота, мм	Масса,кг
Заводское обозначение котла	Вид топлива	Производительность, т/ч	Рабочее давление Мпа (кгс/см²)	каменный уголь	бурый уголь	Габариты: длина, ширина высота, мм	Масса,кг
ДКВр-2,5-13С	Каменные и бурые угли, антрацит	2,5	1,3 (13,0)	83	80	5810 4300 5120	6979
ДКВр-4-13С	Каменные и бурые угли, антрацит	4,0	1,3 (13,0)	84	81	7040 4590 5018	8170
ДКВр-4-13-250С	Каменные и бурые угли, антрацит	4,0	1,3 (13,0)	83	80	7203 4590 5018	9497
ДКВр-6,5-13С	Каменные и бурые угли, антрацит	6,5	1,3 (13,0)	85	82	8210 4695 5170	11934
ДКВр-6,5-13-250С	Каменные и бурые угли, антрацит	6,5	1,3 (13,0)	84	81	8526 4695 5170	12215
ДКВр-6,5-23С	Каменные и бурые угли, антрацит	6,5	2,3 (23,0)	85	82	8210 4695 5170	13893
ДКВр-6,5-23-370С	Каменные и бурые угли, антрацит	6,5	2,3 (23,0)	84	-	8526 4695 5170	14513
ДКВр-10-13С	Каменные и бурые угли, антрацит	10,0	1,3 (13,0)	86	83	8450 5830 7100	15971
ДКВр-10-13-250С	Каменные и бурые угли, антрацит	10,0	1,3(13)	86	83	8450 5830 7100	16349
ДКВр-10-23С	Каменные и бурые угли, антрацит	10,0	2,3 (23,0)	86	89	8450 5830 7100	18089
ДКВр-10-23-370С	Каменные и бурые угли, антрацит	10,0	2,3 (23,0)	86	83	8450 5830 7100	18918
ДКВр-20-13С	Каменные и бурые угли, антрацит	20,0	1,3 (13,0)	86	85	11500 5970 7660	43419
ДКВр-20-13-250С	Каменные и бурые угли, антрацит	20,0	1,3 (13,0)	86	84	11500 5970 7660	43840
ДКВр-20-23С	Каменные и бурые угли, антрацит	20,0	2,3(23)	86	85	11500 5970 7660	46183
ДКВр-20-23-250С	Каменные и бурые угли, антрацит	20,0	2,3(23)	86	85	11500 5970 7660	46632
