Котлы паровые серии Е

Паровой котёл с естественной циркуляцией Е-1,0-0,9 паропроизводительностью 1 т/ч и параметрами насыщенного пара: давление до 8 кгс/см2, работающий на твёрдом, жидком или газообразном топливе, предназначен для удовлетворения потребностей предприятий промышленности, транспорта, и сельского хозяйства, производственных и отопительных нужд.

Основными элементами котла Е-1,0-0,9 являются: блок котла, состоящий из трубной системы, топки и каркаса с изоляцией, а также вспомогательное оборудование: дымосос, вентилятор, питательный насос.  В трубную систему котла входят: верхний и нижний барабан, размещенные на одной вертикальной оси и соединённые между собой пучком труб, образующих конвективную поверхность; два боковых топочных экрана, включённых в циркуляционный контур посредством двух верхних и двух нижних коллекторов, вваренных в барабаны.

Для управления работой котла, обеспечения расчётных режимов и безопасных условий эксплуатации, котёл оснащается необходимой предохранительной и запорной арматурой, контрольно-измерительными приборами и автоматикой безопасности. Котёл поставляется одним транспортабельным блоком с установленным на раме котла вентилятором и дымососом; питательный насос (входит в состав блока котла), в комплекте с КИП, арматурой, а также отдельные узлы и детали, входящие в комплект поставки, поставляются отдельными грузовыми места.

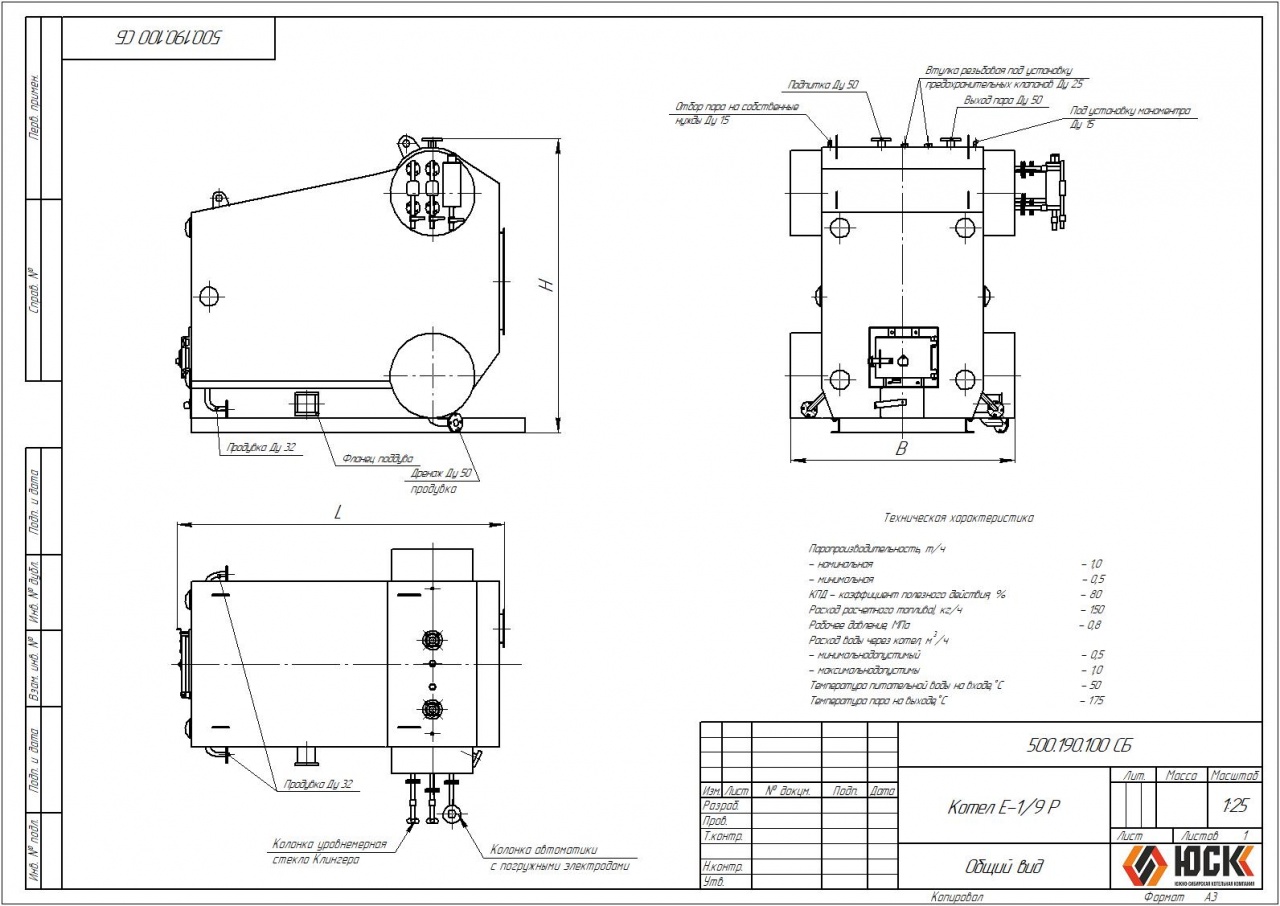

КОТЕЛ ПАРОВОЙ Е-1,0-0,9Р
Вид топлива	каменный/ бурый уголь
Паропроизводительность, т/ч	1,0
Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2)	0,8 (8,0)
Температура пара на выходе, °С	насыщ. 175
Температура питательной воды, °С	50
Расчетный КПД, %	80
Расход расчетного топлива, кг/ч	150/219
Габариты транспортабельного блока котла, LхВхH, мм	2980х2025х2640
Масса транспортабельного блока котла без топки, кг	3500

КОТЕЛ ПАРОВОЙ Е-1,0-0,9ГМ
Вид топлива	газ/жидкое топливо
Паропроизводительность, т/ч	1,0
Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2)	0,9 (9)
Температура пара на выходе, °С	насыщ. 179
Температура питательной воды, °С	50
Расчетный КПД, %	90/89
Расход расчетного топлива, м3/ч	100/103
Габариты транспортабельного блока котла, LхВхH, мм	3200х2100х2100
Масса транспортабельного блока котла без топки, кг	2875
