Котлы водогрейные на жидком и газообразном топливе серии КВ-ГМ

Котел КВ-ГМ – водогрейный газомазутный котел для нагрева воды до 150°С, используемой в качестве теплоносителя в системах отопления, вентиляции, горячего водоснабжения промышленного и бытового назначения, а также для технологических целей.

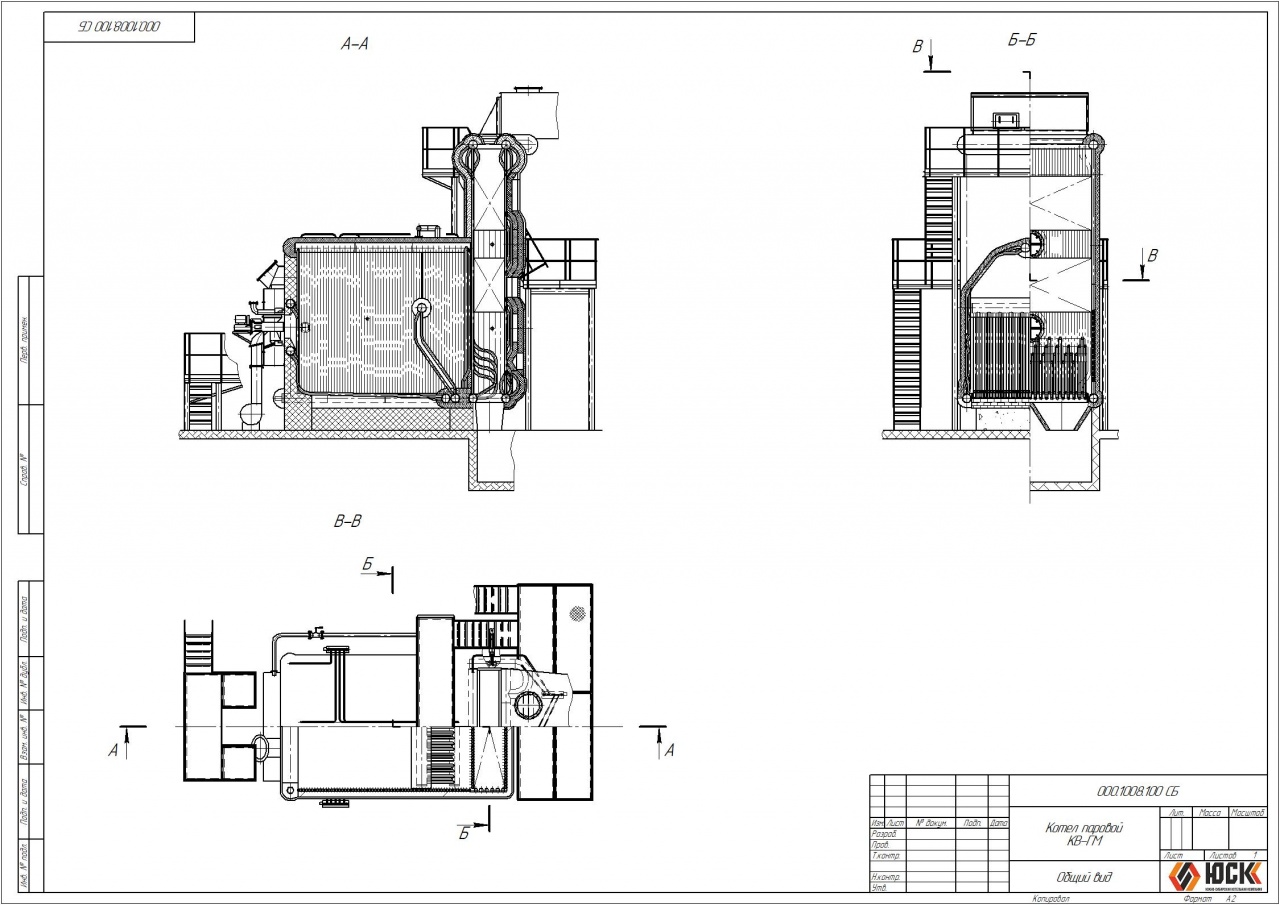

Котел КВ-ГМ состоит из топочного и конвективного блоков и представляет собой устройство, собранное на опорной раме, состоящие из коллекторов диаметром 219 мм. К коллекторам присоединены радиационные и конвективные поверхности нагрева, имеющие натрубную изоляцию и газоплотную обмуровку (изоляция и обмуровка в поставку не входят). Конвективные секции состоят из вертикальных стояков, в которые входят П-образные змеевики из труб диаметром 28 мм. Котел имеет горизонтально расположенную топку и поверхности нагрева из труб диаметром 60 мм с прямоточным принудительным движением воды.

Котел КВ-ГМ поставляется в комплекте с отечественной или импортной горелкой, арматурой, приборами КИП. По согласованию с заказчиком может поставляться дополнительно с тягодутьевыми машинами, шкафом управления и устройством очистки поверхностей нагрева.

Наименование	КВ-ГМ-4-150 КВ-Р-4,65-150	КВ-ГМ-6,5-150 КВ-Р-7,56-150	КВ-ГМ-10-150 КВ-Р-11,63-150	КВ-ГМ-20-150 КВ-Р-23,26-150	КВ-ТС-30-150 КВ-Р-35-150
Наименование	Значение
Вид топлива	Газ, жидкое топливо	Газ, жидкое топливо	Газ, жидкое топливо	Газ, жидкое топливо	Газ, жидкое топливо
Теплопроизводительность, МВт (Гкал/ч)	4,0 (4,65)	6,5 (7,56)	10,0 (11,63)	23,26 (20,0)	35 (30)
Рабочее давление теплоносителя на выходе, МПа (кгс/см2)	1,6 (16,3) 0,9 (9,0)	1,6 (16,3) 1,0 (10,0)	2,5 (25,0)	1,0-2,25 (10-22,5)	1-0-2,25 (10-22,5)
Температурный график воды, °С	70-150 (115)	70-150 (115)	70-150	70-150	70-150
Расчетный КПД, %	87 (89)	87 (89)	87 (89)	92	91 (90)
Расход расчетного топлива, м3/ч / кг/ч	530/500	800/700	1250/1300	2530/2450	3490/3580
Габариты транспортабельного блока котла, LхВхH, мм	5000х2600х3500	5833х2490х3526	8560х5465х9695	12447х5000х7975	14640х5000х7975
Масса транспортабельного блока котла без топки, кг	8055	10240	13539	27800	34900
