Топки полумеханические ПТЛ-РПК

Топка полумеханическая ПТЛ-РПК с ленточными питателями топлива и неподвижной решеткой с поворотными колосниками предназначена для сжигания каменных, бурых углей, антрацитов под паровыми котлами и в промышленных печах.

Уголь из угольного ящика поступает на ленточный питатель топлива, который подает и разбрасывает его по всей площади колосниковой решетки. Горение топлива на решетке происходит в тонком слое, толщина которого устанавливается в зависимости от сорта топлива и форсировки.

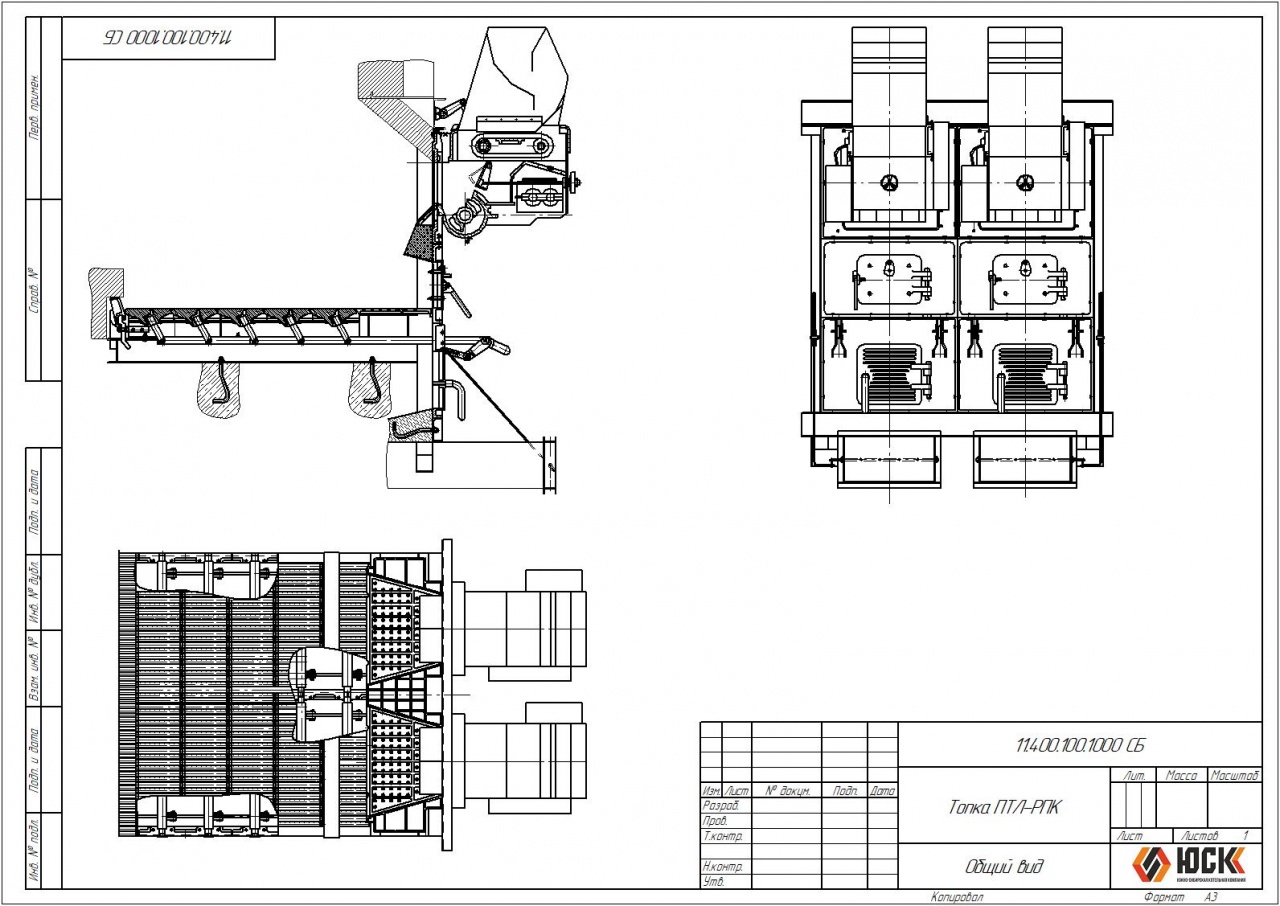

Топка состоит из решетки с поворотными колосниками, питателя топлива, чугунного фронта, угольных ящиков и привода питателя.

Отличительной особенностью топки ПТЛ-РПК является комбинированный процесс горения в слое и во взвешенном состоянии. Благодаря пневмомеханическому забросу топлива, крупные частицы падают и сгорают в слое, а наиболее мелкие отсеиваются и сгорают в топочном объёме.

Основные технические характеристики

Наименование	Размер решетки (ширина х длина), мм	Активная площадь решетки, м2	Тип питателя топлива	Масса, кг
Топка ПТЛ-РПК-1-1,1-2,135	1100x2135	2,35	ПТЛ-400	2500
Топка ПТЛ-РПК-2-1,8-1,525	1800x1525	2,74	ПТЛ-400	3400
Топка ПТЛ-РПК-2-1,8-2,135	1800x2135	3,84	ПТЛ-400	3900
Топка ПТЛ-РПК-2-1,8-3,05	1800x3050	5,5	ПТЛ-400	5200
Топка ПТЛ-РПК-2-2,2-1,525	2200х1525	3,36	ПТЛ-400	3700
Топка ПТЛ-РПК-2-2,2-2,135	2200x2135	4,7	ПТЛ-400	4200
Топка ПТЛ-РПК-2-2,2-3,05	2200x3050	6,71	ПТЛ-400	5100
Топка ПТЛ-РПК-2-2,6-2,135	2600x2135	5,5	ПТЛ-600	4800
Топка ПТЛ-РПК-2-2,6-2,44	2600x2440	6,31	ПТЛ-600	5500
Топка ПТЛ-РПК-2-2,6-3,05	2600x3050	7,93	ПТЛ-600	6200
Топка ПТЛ-РПК-2-2,6-3,66	2600x3660	9,5	ПТЛ-600	6800
