Топки механические с чешуйчатой решёткой заднего хода ТЧЗМ

Топка механическая с чешуйчатой решеткой заднего хода ТЧЗМ предназначена для сжигания твердого топлива в паровых котлах паропроизводительностью до 25 т/ч, водогрейных котлах теплопроизводительностью до 35 МВт, может применяться в промышленных печах.

Топка ТЧЗМ работает по принципу непрерывного заброса топлива на горящий слой, что в сочетании с обратным движением цепной чешуйчатой решетки обеспечивает нижнее зажигание по всей площади колосникового полотна и стабильное горение.

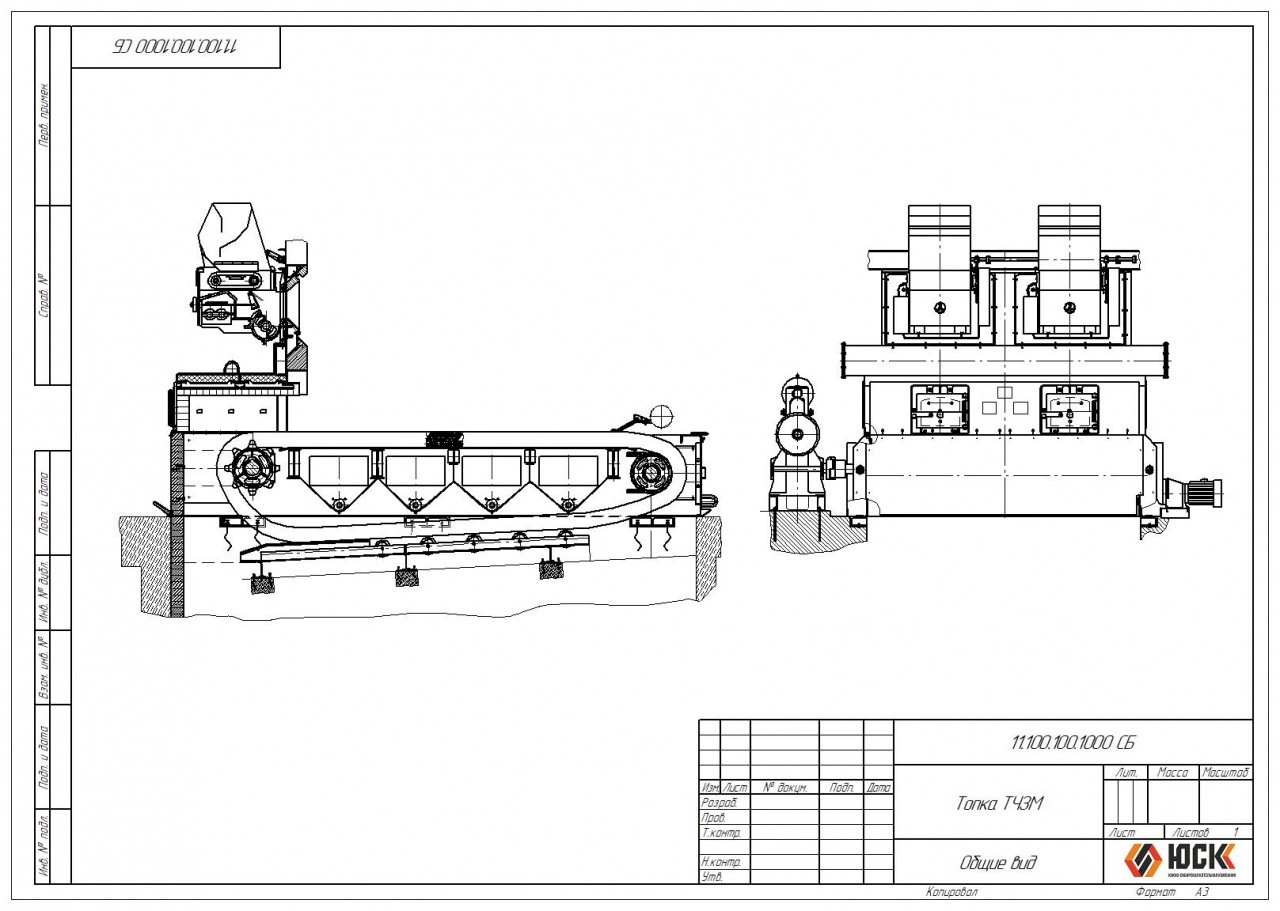

Топки ТЧЗМ состоят из рамы, колосникового полотна, переднего и заднего вала, привода колосникового полотна, предтопка и питателя.

Топливом для топок ТЧЗМ служат грохоченные и рядовые каменные и бурые угли.

Топливо на колосниковое полотно топки ТЧЗМ подается двумя механическими забрасывателями ЗП или ПТЛ. Подача топлива в топки ТЗЧМ регулируется изменением скорости движения пластинчатой цепи.

Конструкция топки ТЧЗМ позволяет автоматизировать процесс горения. Горение на решетке происходит в тонком слое, который устанавливается для заданной нагрузки, при непрерывном забросе топлива и соответствующей подаче воздуха. Процесс горения может быть автоматизирован с помощью регуляторов подачи топлива и воздуха, а также регулятора величины разряжения в топке.

Основные технические характеристики
