Топки механические с ленточной решоткой заднего хода ТЛЗМ

Топка механическая с ленточной решеткой заднего хода ТЛЗМ предназначена для сжигания твердого топлива в паровых котлах паропроизводительностью до 10 т/ч, водогрейных котлах теплопроизводительностью до 6 МВт.

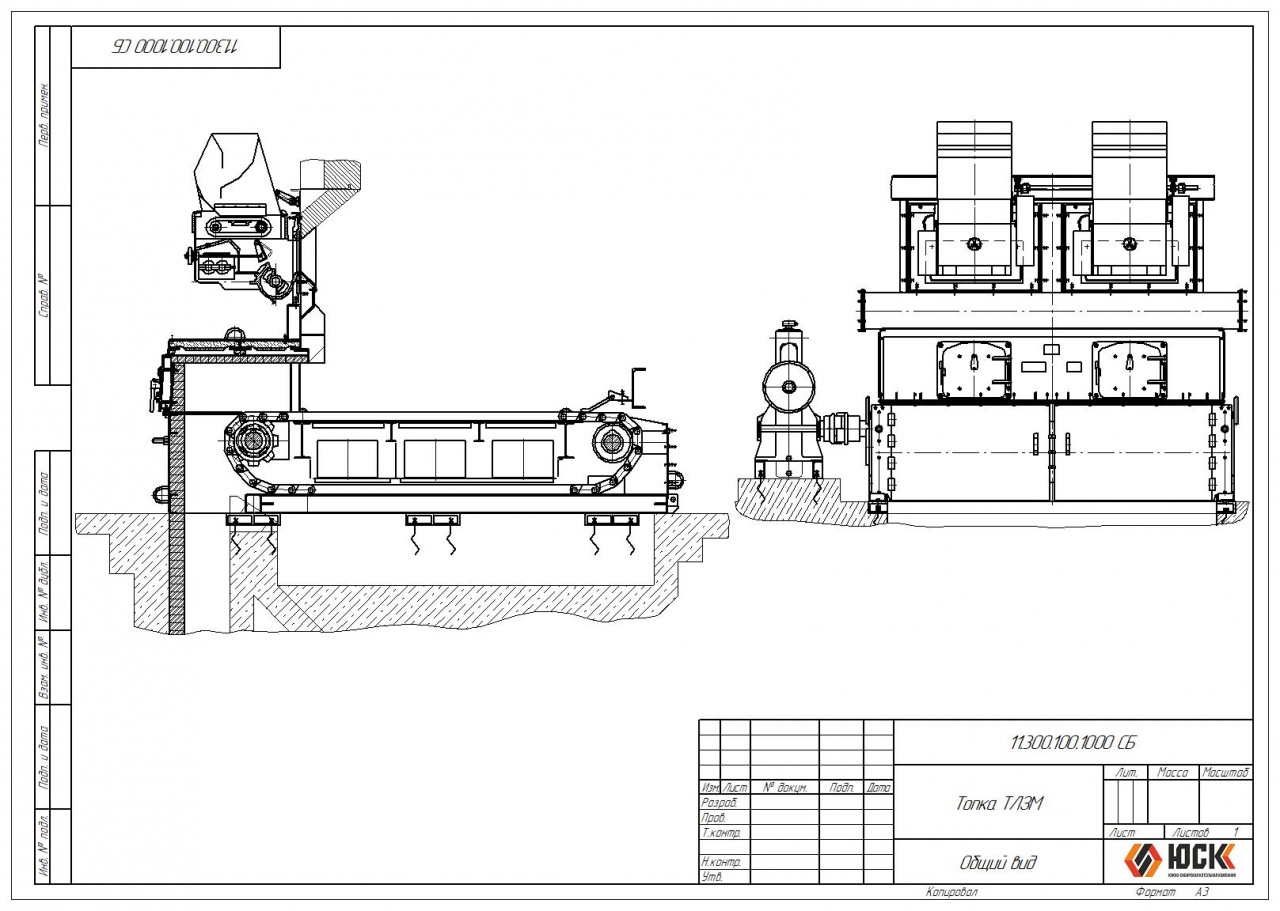

Топка состоит из рамы, колосникового полотна, переднего ведущего вала, заднего вала, щитов переднего и заднего, направляющего устройства.

Топка ТЛЗМ комплектуется двумя забрасывателями, которые осуществляют подачу топлива на колосниковое полотно топки. Регулирование скорости движения пластинчатой цепи забрасывателя влияет на подачу топлива в топку. На топке ТЛЗМ имеется вал группового управления забрасывателями, к которому может быть подключена система автоматического регулирования или дистанционного управления процессом горения.

Топка ТЛЗМ комплектуется приводом ПТБ-1200. Привод топки ПТБ-1200 перемещает колосниковое полотно топки. Топка может изготавливаться с правым и левым расположением привода.

Горение на колосниковой решетке топки ТЛЗМ происходит при непрерывном забросе топлива и подаче требуемого количества воздуха, что в сочетании с обратным движением колосниковой решетки обеспечивает нижнее зажигание топлива по всей площади колосникового полотна и стабильный процесс горения.

Основные технические характеристики
