Топки механические с шурующей планкой ТШПМ

Топка механическая ТШПм с шурующей планкой предназначена для сжигания сортированных и рядовых каменных и бурых углей. Устанавливается в котельных, оснащенных системами подачи топлива и золоудаления. Топка устанавливается на паровые и водогрейные котлы малой мощности. Устанавливается в котельных, оборудованных системой подачи топлива в бункер и системой золоудаления. Обеспечивает автоматическую работу по заданному циклу в системе автоматики.

Топка ТШПм может быть изготовлена правого и левого исполнения, то есть с расположением дутьевого вентилятора справа или слева от фронта топки.

Топка состоит из следующих основных частей: блок топочный; нижняя часть топки; шурующая планка; каретка; рама привода; бункер; привод каретки; штанга; дутьевой вентилятор.

Основные технические характеристики

Наименование параметра	ТШПм-1,45*	ТШПм-1,5*	ТШПм-2,0*	ТШПм-2,5*
Номинальная производительность, МВт	1,45	1,5	2,0	2,5
Диапазон изменения нагрузки, %	40-110	40-110	40-110	40-110
Давление воды охлаждения решетки и шурующей планки, МПа (кгс/см2)	0,6 (6,0)	0,6 (6,0)	0,6 (6,0)	0,6 (6,0)
Основной вид топлива	каменный и бурый уголь	каменный и бурый уголь	каменный и бурый уголь	каменный и бурый уголь
Размер колосниковой решетки (ширина х длина), мм	980х1220	860x1400	1180x1400	1180x2000
Активная площадь колосниковой решетки, м2	1,2	1,23	1,67	2,34
Масса, кг	1850	1100	1600	2400
Полный срок службы, лет, не менее	7	7	7	7

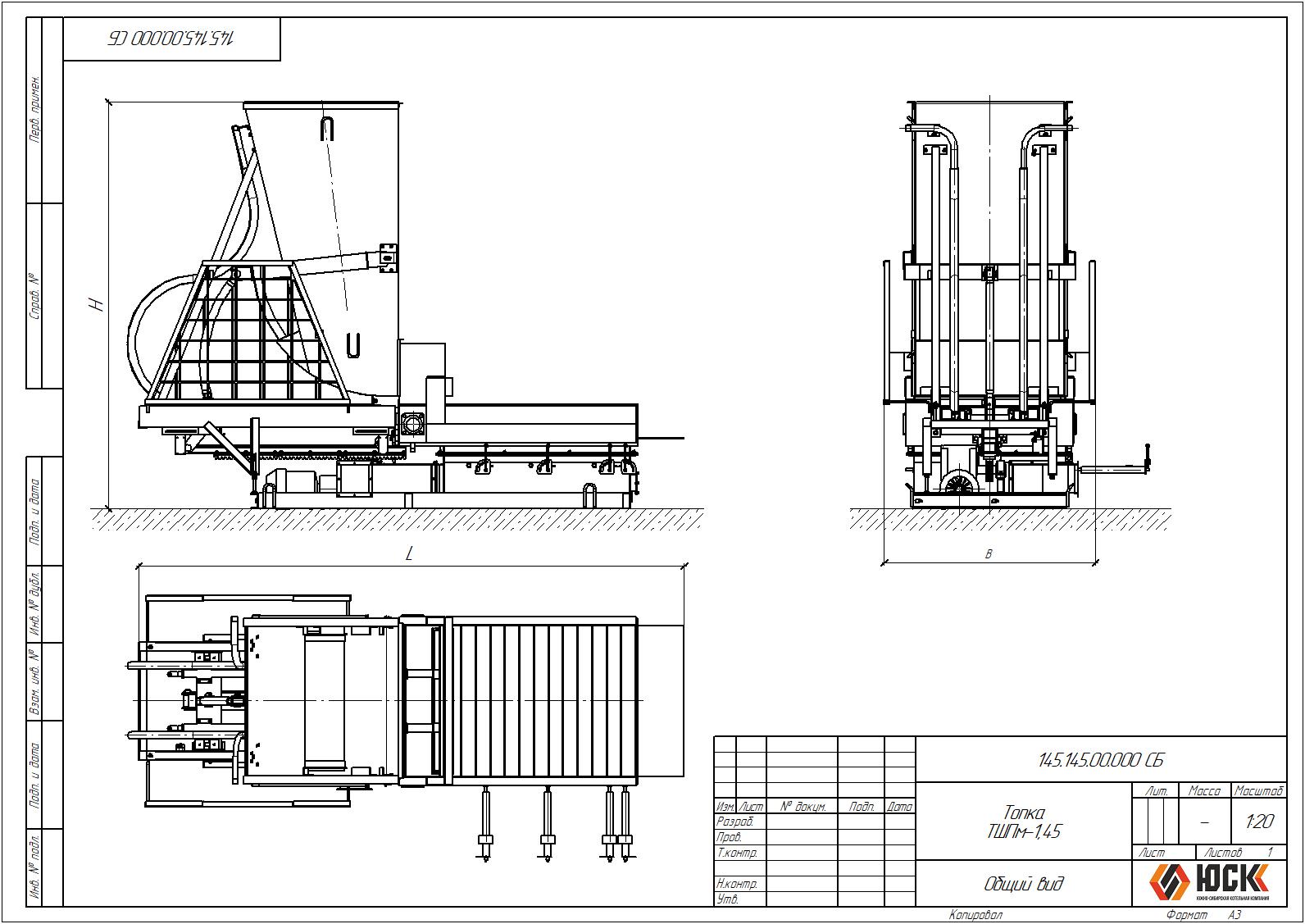

Топка ТШПм-1,45

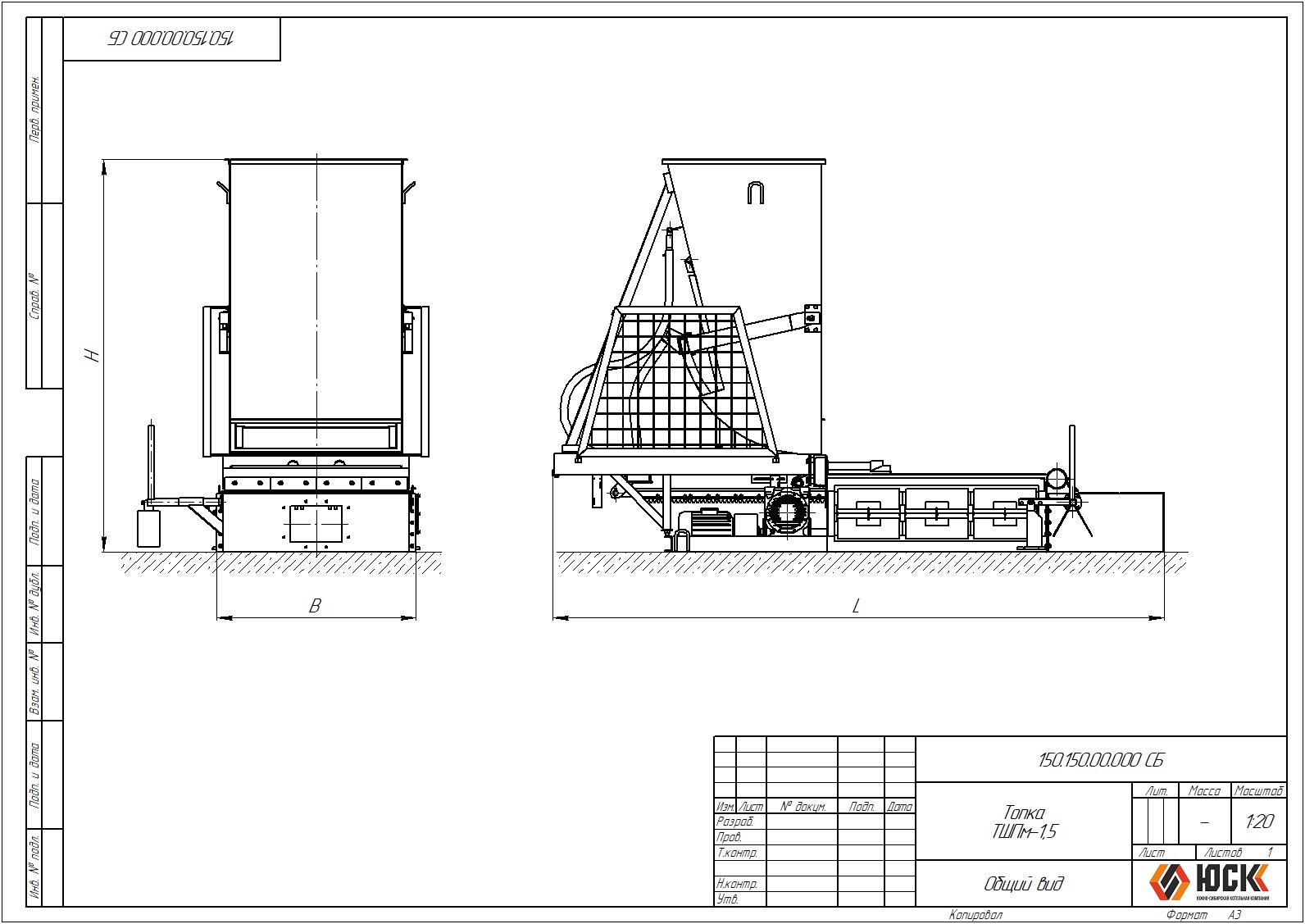

Топка ТШПм-1,5

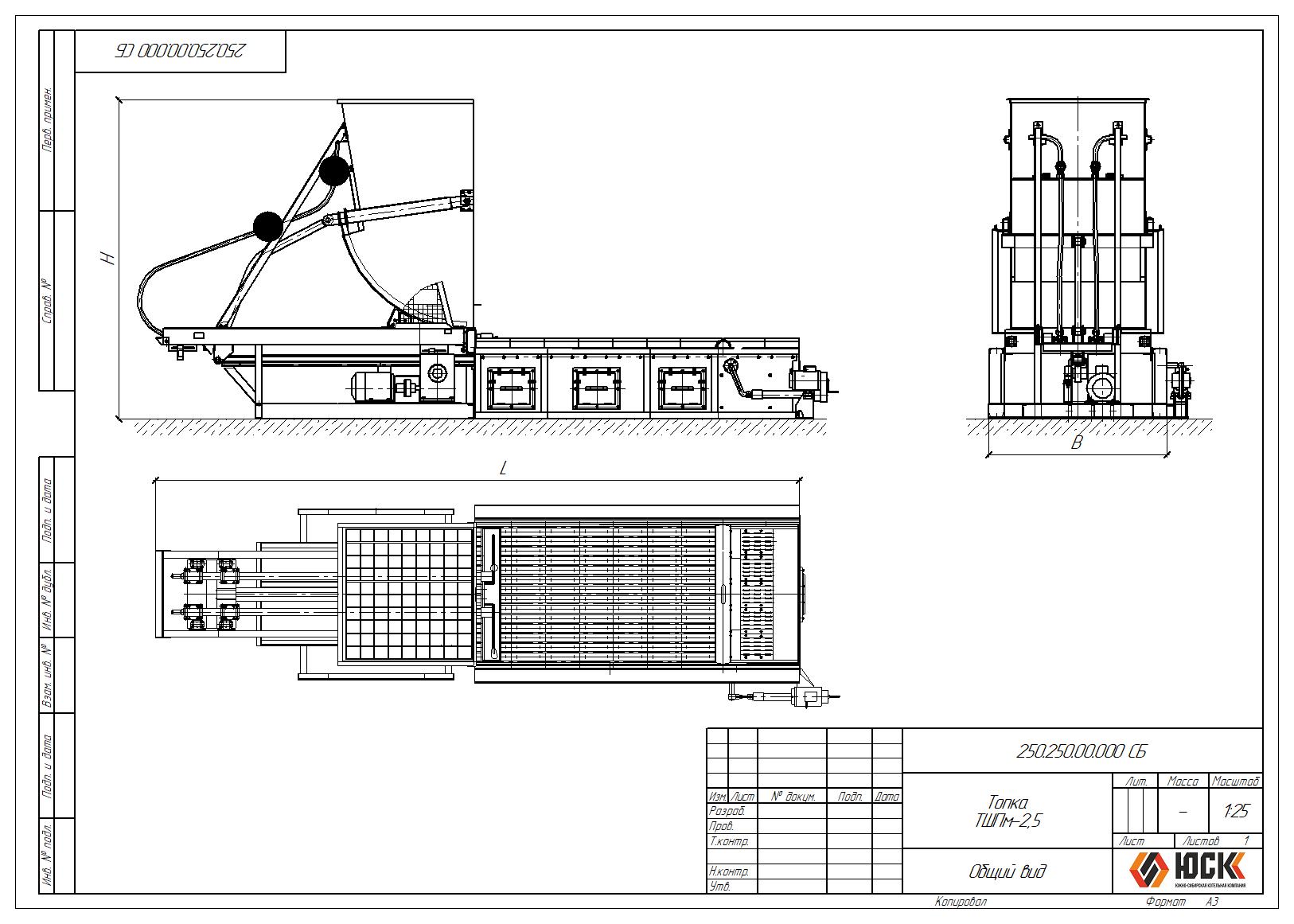

Топка ТШПм-2,5

Топка ТШПм-2.0
