Циклоны батарейные БЦ-2

Батарейные циклоны БЦ-2 применяются для котельных средней и малой производительности. Циклоны предназначены для сухого улавливания золы, уносимой дымовыми газами из топок паровых и водогрейных котлов при сжигании твердого золосодержащего топлива. Батарейные циклоны БЦ-2 устанавливаются в газовом тракте после котла перед дымососом.

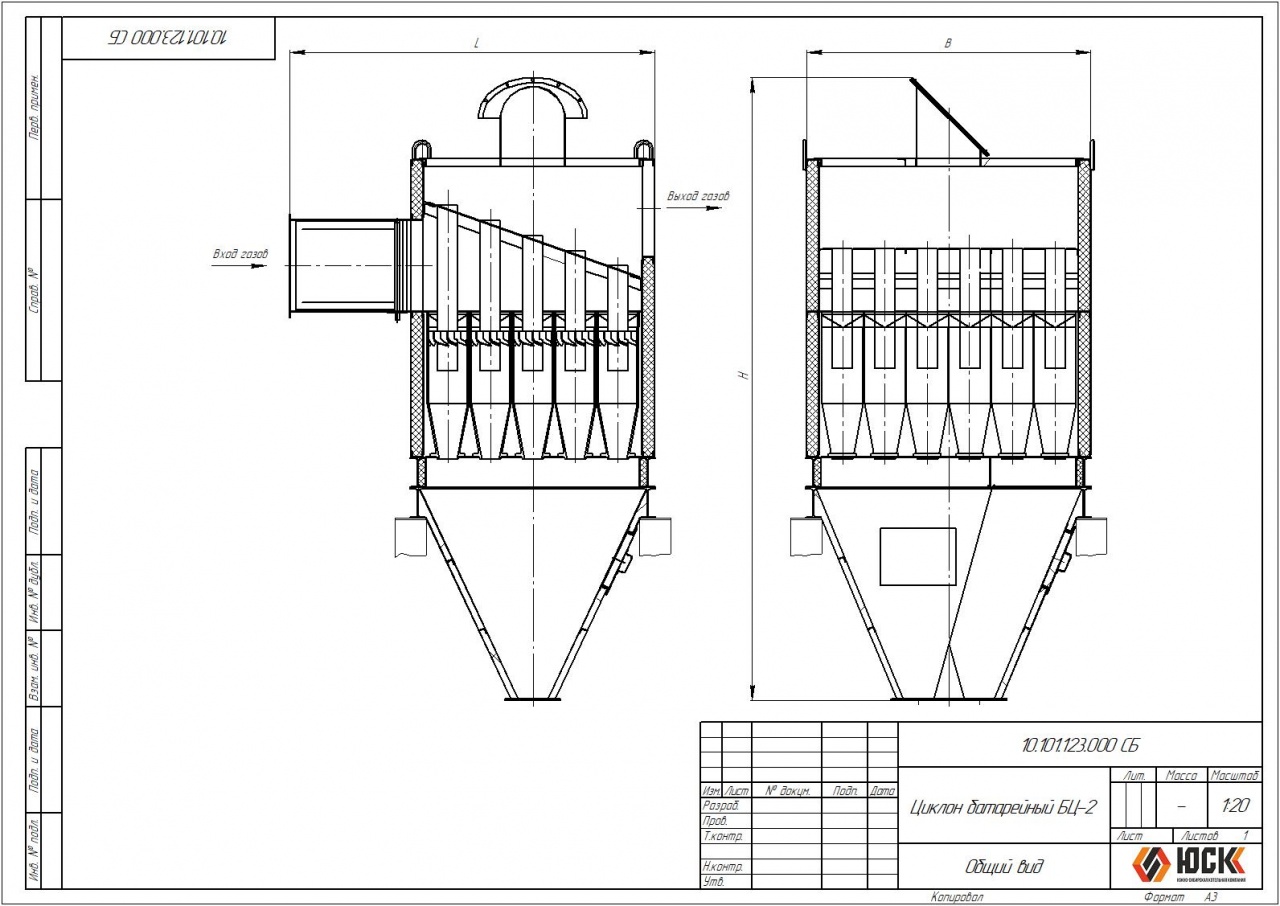

Циклоны БЦ-2 состоят из набора циклонных элементов, выхлопных труб с закручивающими лопатками, решетки и опоры, кожуха и верхней панели с теплоизоляцией, присоединительного патрубка и бункера. Циклоны БЦ-2 состоят из двух параллельно работающих секций. При малых нагрузках одну из секций отключают при помощи шибера. На верхней панели устанавливается предохранительный клапан. Запыленный газ подводят в секции золоуловителя одним общим потоком равномерно по всему входному сечению. Из общего потока запыленный газ поступает в элементы и получает вращение от лопаток закручивающего аппарата. Твердые частицы золы, двигаясь по инерции прямо, прижимаются к корпусу циклонного элемента и вместе с газовым потоком спускаются по конической части корпуса. От спирального вихревого движения образуется пониженное давление в центре циклонного элемента, вследствие чего поток газов в нижней части конуса меняет свое направление и идет по центру корпуса циклонного элемента вверх, направляясь в выхлопную трубу. Зола осаждается внизу, откуда ее периодически или непрерывно удаляют.

Основные технические характеристики
