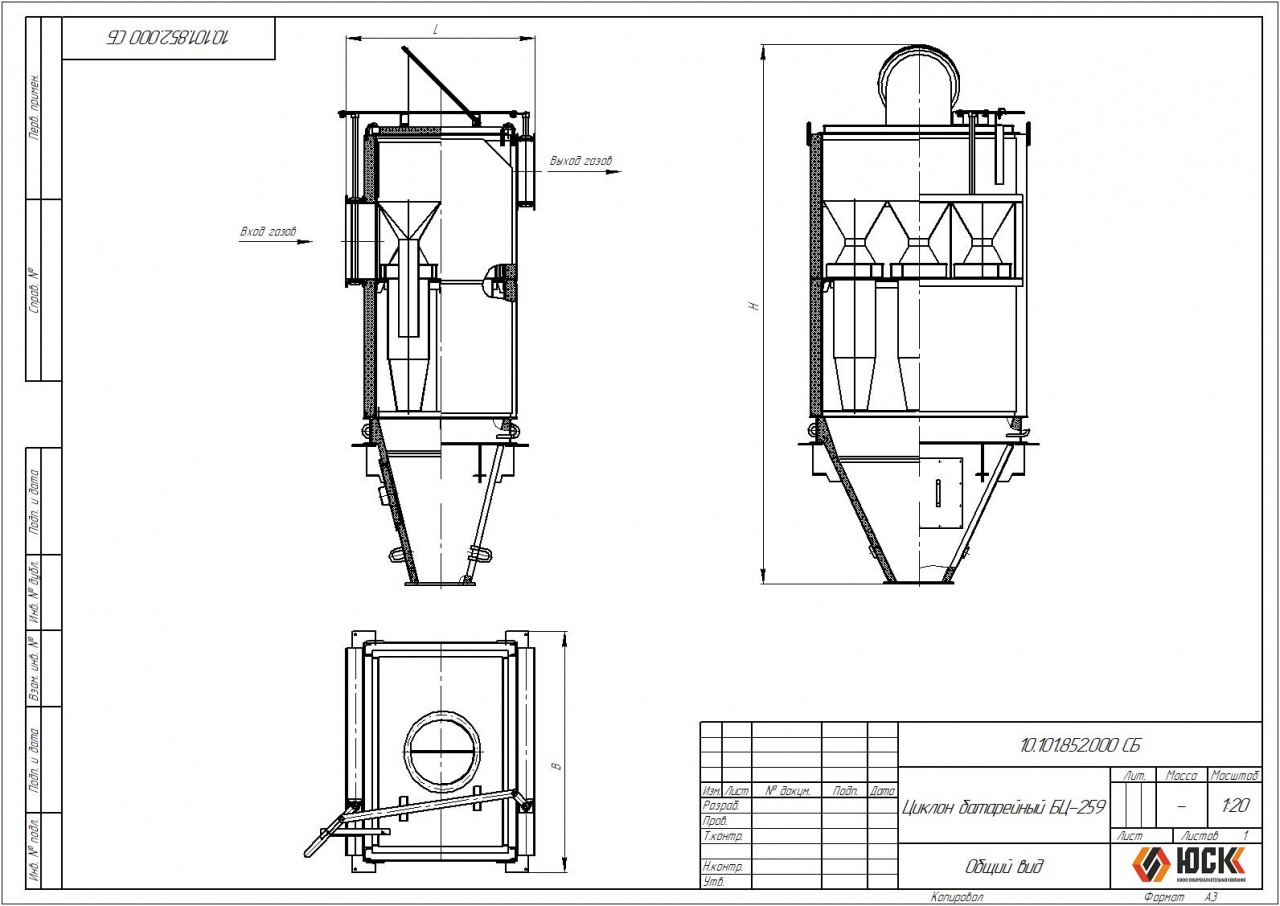

Циклоны батарейные БЦ-259

Циклон БЦ-259 предназначен для сухого улавливания золы, уносимой дымовыми газами максимальной температурой на входе 400°С из топок стационарных паровых и водогрейных котлов при сжигании твердых золосодержащих видов топлива. Циклон устанавливается в газовом тракте перед дымососом.

Циклоны БЦ-259 состоят из набора циклонных элементов, трубной доски, кожуха и верхней панели с теплоизоляцией, присоединительных фланцев с шибером и бункера с теплоизоляцией.

Циклоны БЦ-259 состоят из трех параллельно работающих секций. При малых нагрузках две секции отключают при помощи шибера. На крышке устанавливается предохранительный клапан. Запыленный газ подводят в секции циклона одним общим потоком равномерно по всему входному сечению во входную камеру. Из общего потока запыленный газ поступает в элементы и получает вращение от лопаток завихрителя. Твердые частицы золы, двигаясь по инерции, прижимаются к корпусу циклона и вместе с газовым потоком спускаются по конической части циклона в золовой бункер.

При спирально-вихревом движении газов в центре циклона БЦ-259 образуется пониженное давление. В зону пониженного давления устремляются очищенные от частиц золы дымовые газы. Изменив осевое направление движения на противоположное, очищенные дымовые газы направляются в выхлопную трубу циклонного элемента. Из выхлопных труб циклонных элементов дымовые газы собираются в общую выходную камеру и отсасываются дымососом.

Основные технические характеристики

Типоразмер		БЦ-259-(3х2)	БЦ-259-(3х3)	БЦ-259-(4х2)	БЦ-259-(4х4)	БЦ-259-(4х5)	БЦ-259-6х3)	БЦ-259-(6х4)	БЦ-259-(6х5)	БЦ-259-(6х6)	БЦ-259-(6х7)	БЦ-259-(6х8)
Количество секций, шт.		1	1	1	1	1	1	1	1	1	1	1
Количество циклонных элементов	по длине	3	3	4	4	4	6	6	6	6	6	6
	по ширине	2	3	3	4	5	3	4	5	6	7	8
	всего	6	9	12	16	20	18	24	30	36	42	48
Условная площадь, м2		0,316	0,474	0,632	0,843	1,054	1,01	1,27	1,59	1,91	2,23	2,55
Максимальный расход газа, м3/с		1,11	1,66	2,20	2,95	3,69	3,55	4,44	5,55	6,66	7,77	8,88
КПД %, не менее		90
Габаритные размеры, мм	Ширина	1160	1585	2208	2208	2208	2840	2840	2840	2840	2840	2840
	Глубина	1295	1980	1980	2400	2220	1970	2390	2810	3230	3650	4070
	Высота	3550	3550	4480	4480	4480	4480	4265	4265	4265	5085	5085
Масса, кг не более		1584	1952	3300	3600	4000	3980	4970	5770	6580	7720	8610
