Циклоны батарейные БЦ-512

Циклоны БЦ-512 предназначены для сухого улавливания золы, уносимой дымовыми газами максимальной температурой на входе 400°С из топок стационарных паровых и водогрейных котлов при сжигании твердых золосодержащих видов топлива. Циклоны устанавливаются в газовом тракте перед дымососом.

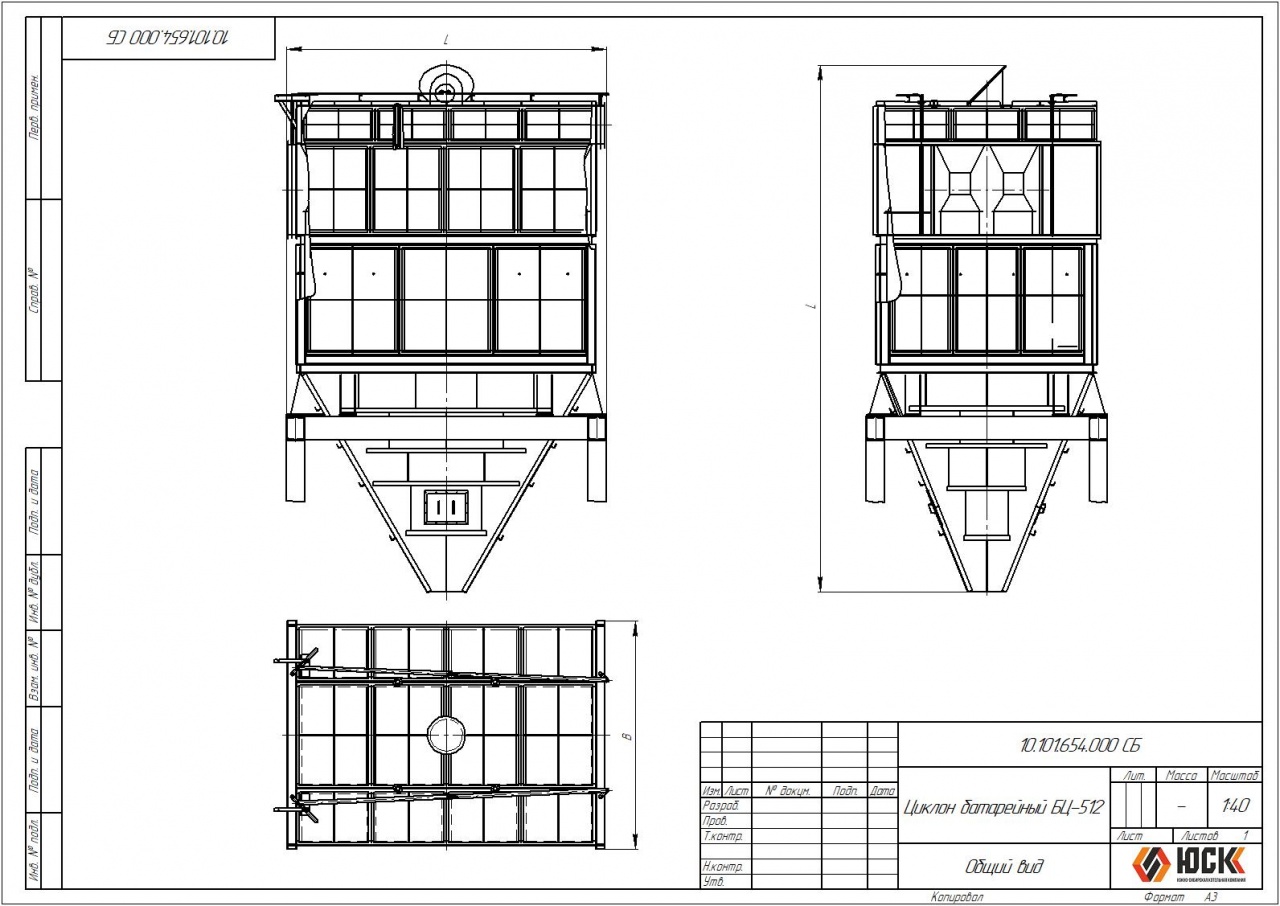

Циклоны БЦ-512 состоят из секции элементов циклонных, перекрытий, панелей, бункера с рамой, фланцев. Циклоны БЦ-512 могут оснащаться элементом отсоса (системой рециркуляции), направляющей 10% газов из бункера на вход циклона со степенью очистки 94% гидравлическим сопротивлением 1300 Па, в наименовании таких циклонов присутствует буква «Р». Циклоны БЦ-512 без элемента отсоса обеспечивают очистку 94% гидравлическим сопротивлением 1300 Па.

Циклоны БЦ-512 компонуются из батарей циклонных элементов диаметром 512 мм, повышенный диаметр которых обеспечивает его надежную работу при улавливании слипающихся зол, а также при работе котлов на многозольных топливах. Запыленный газ подводят в секции циклона одним общим потоком ко входной камере. Из общего потока газ поступает в элементы и получает вращение от лопаток завихрителя. Твердые частицы золы, прижимаясь к корпусу циклон, спускаются в золовой бункер. Очищенные дымовые газы направляются в выхлопную трубу циклонного элемента. Из выхлопных труб циклонных элементов дымовые газы собираются в общую выходную камеру и отсасываются дымососом котла.
