Циклоны батарейные ЦБ

Циклоны предназначены для очистки запыленных газов или воздуха от твердых частиц неслипающейся пыли или золы с размерами частиц более 5 мкм. Циклоны могут применяться для улавливания:

• золы в промышленных котельных и на тепловых электростанциях;
• угольной пыли в сушильных установках обогатительных и брикетных фабрик и системах промышленной вентиляции;
• неслипающейся пыли в различных отраслях хозяйства.

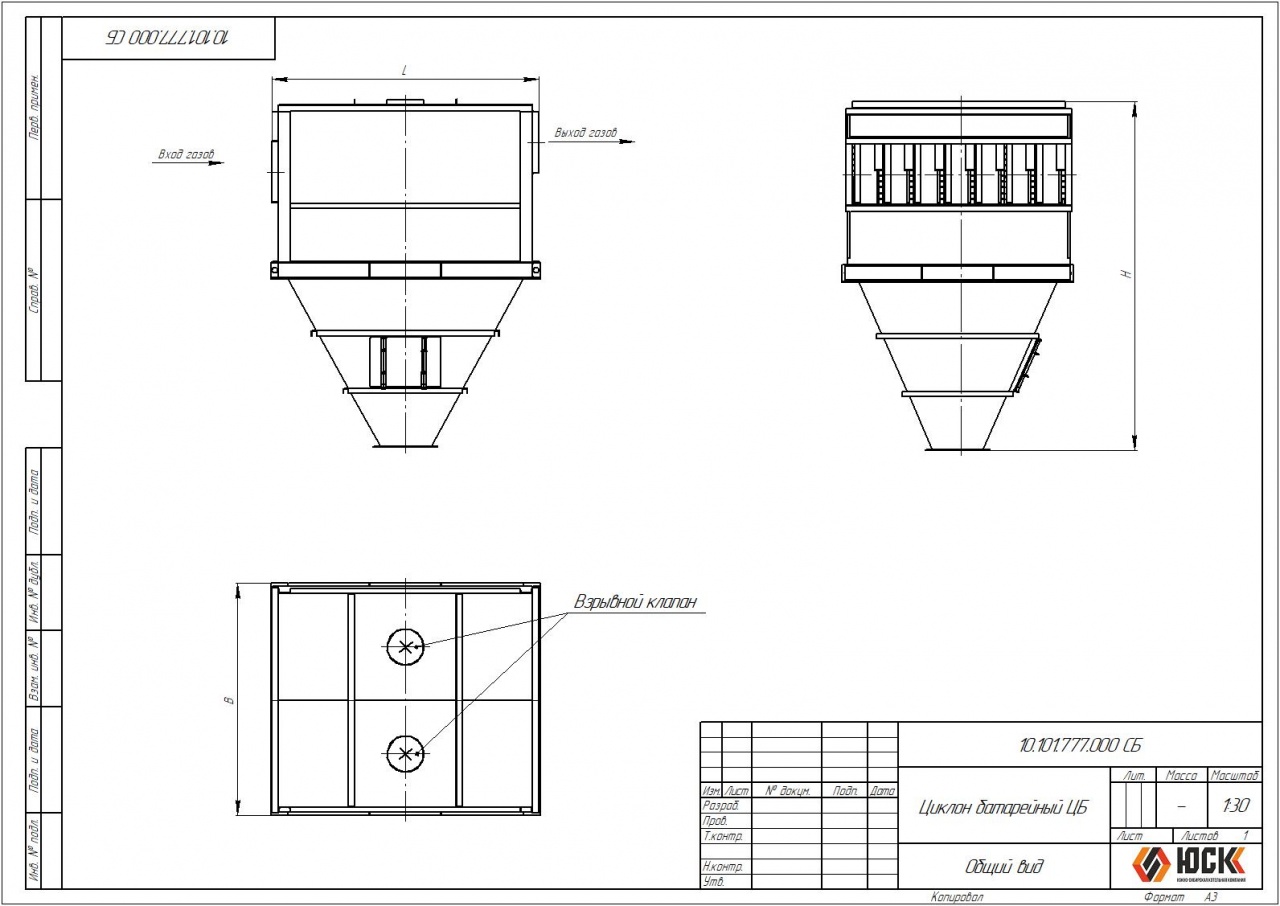

Циклон состоит из сварного корпуса, в котором установлены ряды параллельно расположенных циклонных элементов с полуулиточным вводом газов в них. Верхними  и нижними трубными досками циклон делится на три части: верхнюю камеру очищенных газов, среднюю камеру запыленных газов, нижнюю – бункер сбора пыли.

Циклонные элементы состоят из полых цилиндрических корпусов с конусной частью внизу и входными патрубками с аппаратами закручивания (полуулитками). Внутри элементов вертикально установлены выхлопные патрубки.

С целью ликвидации тупикового очага отложений в камере запыленных газов, задняя стенка совмещается с кромками входных патрубков элементов последнего по ходу газа ряда.

Циклонные элементы в циклоне устанавливаются ступенчато по ходу движения газов так, что входные патрубки циклонных элементов последующего ряда располагаются ниже предыдущего. Нижние крышки входных патрубков последнего по ходу газа ряда циклонных элементов являются частью нижней трубной доски, что обеспечивает вынос пыли, осевшей на нижней трубной доске.

На верхней крышке циклона установлен взрывной клапан.

Присоединение циклона должно быть газоплотным, с обязательным уплотнением асбестовым картоном или шнуром в случае фланцевого соединения.

Основные технические характеристики

Наименование параметра	ЦБ-16	ЦБ-25	ЦБ-42	ЦБ-49
Номинальная производительность, м3/ч	6500-11000	14000-18000	23000-30000	30000-36000
Коэффициент очистки, %	80-95	80-95	80-95	80-95
Расчетная температура, ºС	300	300	250	300
Аэродинамическое сопротивление, мм.вод.ст.	50-65	50-65	50-65	50-65
Запыленность поступающих газов, г/м3	до 600	до 600	до 600	до 600
Расчетное давление внутри циклона, Па (кг/см2), не более	4х10 (0,4)	4х10 (0,4)	4х10 (0,4)	4х10 (0,4)
Сечение входного отверстия, мм, не более	1200х600	1500х600	2100х600	2100х600
Сечение выходного отверстия, мм, не более	1200х600	1500х600	2100х600	2100х600
Сечение бункера-накопителя на выходе, мм, не более	300х300	500х500	500х500	500х500
Объем бункера- накопителя, м3	2	4,8	3,2	3,7
Габаритные размеры
длина	1800	2050	2355	2705
ширина	1325	1720	2300	2300
высота	3095	1980	3180	3280
Масса циклона расчетная, кг	1670	1980	2920	4085
Полный срок службы, лет, не менее	7	7	7	7
Количество элементов в батарее, шт.	16	25	42	49
