Циклоны ЦН-15

Циклоны ЦН-15 предназначены для сухой очистки воздуха и газов, выделяющихся при некоторых технологических процессах, связанных с сушкой, обжигом, агломерацией, сжиганием топлива, а также очистки аспирационного воздуха. Циклоны могут применяться для улавливания:

золы в промышленных котельных и на тепловых электростанциях;
угольной пыли в сушильных установках обогатительных и брикетных фабрик и системах промышленной вентиляции;
неслипающейся пыли в различных отраслях хозяйства.

Циклоны изготовлены в климатическом исполнении УХЛ с категорией размещения 3 по и предназначены для эксплуатации в помещениях и вне помещений под навесом при температуре воздуха от -60º до +40ºС.

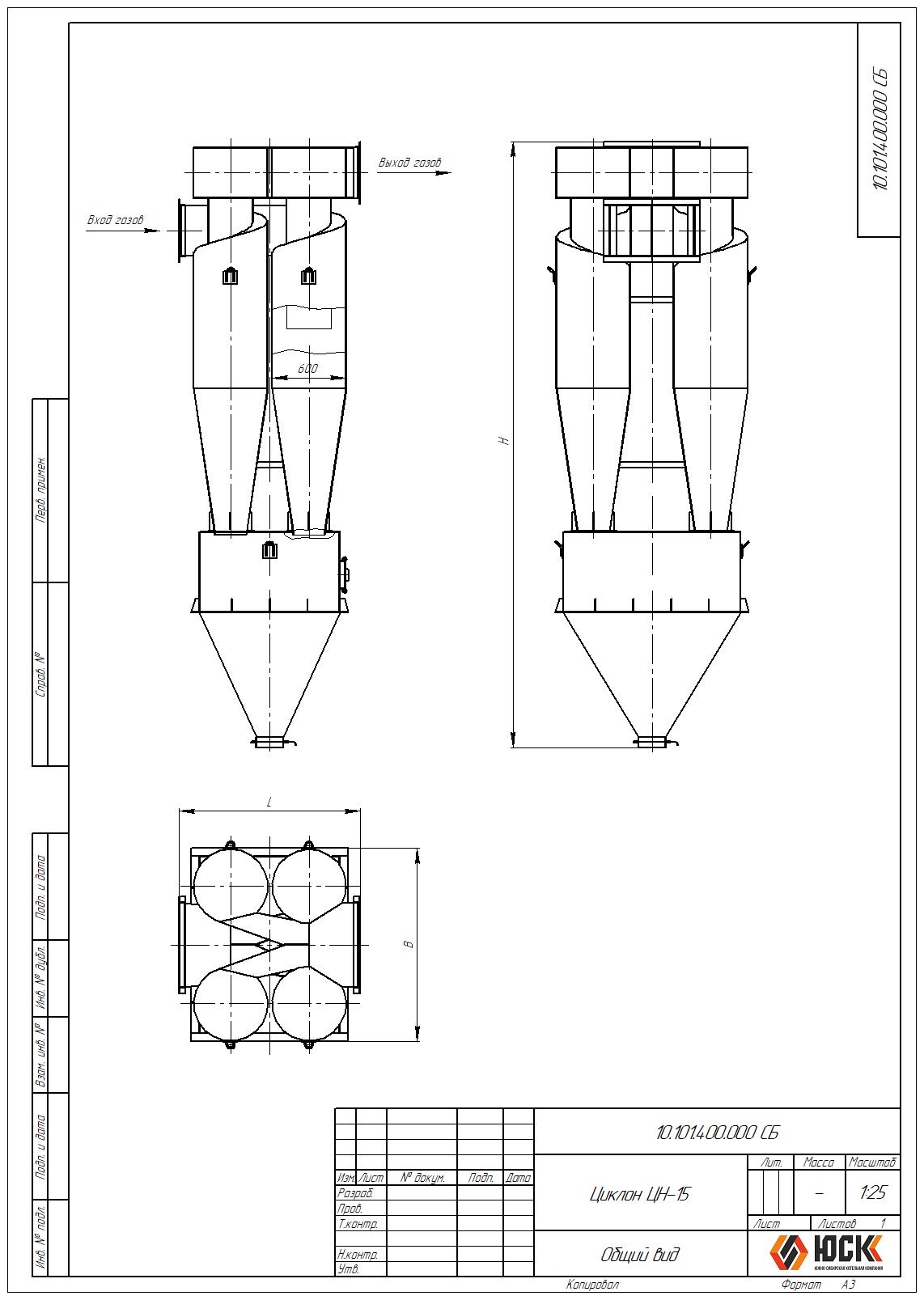

Циклон ЦН-15 представляет собой пылеуловитель инерционного типа, выделение частиц твердых продуктов (пыли) в котором из дымовых газов или другой газовой среды проходит при воздействии центробежной силы. Она в свою очередь возникает во время вращения в корпусе газового потока. Газовая среда с взвешенным продуктом для сепарации входит в сепарационное устройство через патрубок и, вращаясь, опускается вдоль внутренней стенки конуса и цилиндра. Попадая в центральную зону, газовая среда, освобожденная от твердых продуктов сепарации, поднимается вверх, после чего удаляется через выхлоп. Твердые продукты сепарации осыпаются и попадают в бункер циклона.

Условное обозначение группового циклона: Например: ЦН-15Л-600х4УП.

15 – угол наклона входного патрубка относительно горизонтали (град.);
П, Л – «Правое» («Левое») вращение газа;
число после тире (600) – внутренний диаметр цилиндрической части циклона (мм);
следующая цифра (4) – количество циклонов в группе;
У – с камерой очищенного газа в виде «улитки»;
С – с камерой очищенного воздуха в виде сборника;
П – пирамидальная форма бункера

Основные технические характеристики

Типоразмер циклона	Площадь поперечного сечения цилиндрической части, м2	Производительность, м3/ч		Рабочий объем бункера, м3	Габаритные размеры, мм LхBхH	Масса, кг
Типоразмер циклона	Площадь поперечного сечения цилиндрической части, м2	При v=2,5 м/с	При v=4 м/с	Рабочий объем бункера, м3	Габаритные размеры, мм LхBхH	Масса, кг
Одиночные циклоны ЦН-15х1УП
ЦН-15-300x1УП	0,07	630	1000	0,17	565х565х2445	170
ЦН-15-400x1УП	0,125	1110	1800	0,17	665х665х3045	260
ЦН-15-500x1УП	0,196	1800	2800	0,21	865х865х3925	370
ЦН-15-600x1УП	0,282	2500	4100	0,33	1000х1000х4575	500
ЦН-15-700x1УП	0,384	3500	5500	0,47	1100х1100х5255	650
ЦН-15-800x1УП	0,502	4500	7200	0,56	1300х1300х6090	800
ЦН-15-900x1УП	0,635	5700	9200	0,64	1500х1500х6810	980
ЦН-15-1000x1УП	0,785	7100	11300	0,72	1725х1725х7660	1170
ЦН-15-1200x1УП	1,13	10200	16200	1,07	1950х1950х8700	1600
ЦН-15-1400x1УП	1,538	13900	22200	1,42	1720х1720х3030	2130
Группы состоящие из двух циклонов ЦН-15х2УП и ЦН-15х2СП
ЦН-15-300x2УП/СП	0,14	1270	2000	0,2	800х600х2790/ 3048	270
ЦН-15-400x2УП/СП	0,25	2300	3600	0,31	900х700х3520/ 3584	440
ЦН-15-500x2УП/СП	0,392	3500	5600	0,5	1225х825х4250/ 4090	660
ЦН-15-600x2УП/СП	0,564	5100	8100	0,6	1325х925х4880/ 4626	870
ЦН-15-700x2УП/СП	0,768	6900	11100	0,83	1525х925х5705/ 5222	1120
ЦН-15-800x2УП/СП	1,004	9000	14400	1,15	1725х1025х6440/5818	1440
ЦН-15-900x2УП/СП	1,27	11400	18300	1,45	1925х1125х7165/6424	1780
Группы состоящие из четырех циклонов ЦН-15х4УП и ЦН-15х4СП
ЦН-15-400x4УП/СП	0,5	4500	7200	0,54	1125х925х3620 /3864	820
ЦН-15-500x4УП/СП	0,784	7000	11300	0,77	1325х1075х4350/4500	1190
ЦН-15-600x4УП/СП	1,128	10200	16300	1,11	1575х1275х5080/4996	1650
ЦН-15-700x4УП/СП	1,536	13800	22000	1,5	1825х1425/5805/5632	2160
ЦН-15-800x4УП/СП	2,008	18100	28900	2,27	2025х1625х6540/6238	2800
ЦН-15-900x4УП/СП	2,54	22800	36600	2,28	2275х1725х7265/6764	3510
Группы состоящие из шести циклонов ЦН-15х6УП и ЦН-15х6СП
ЦН-15-500x6УП/СП	1,176	10600	16900	1,3	1725х1725х4400/5320	1920
ЦН-15-600x6УП/СП	1,692	15300	24400	2	2025х2025х5230/6036	2640
ЦН-15-700x6УП/СП	2,304	20800	33100	2,67	2325х2325х5905/6452	3670
ЦН-15-800x6УП/СП	3,012	27100	43300	3,82	2550х2650х6740/7583	4510
ЦН-15-900x6УП/СП	3,81	34300	54900	5,55	2275х1725х7265/6764	5660
Группы состоящие из восьми циклонов ЦН-15х8УП и ЦН-15х8СП
ЦН-15-500x8УП/СП	1,568	14100	22600	6,2	2300/2450х2000х4550/5540	2660
ЦН-15-800x8УП/СП	4,02	36000	57500	14,3	3500/3450х3100/3000х7440/7183	5960
