Золоуловители ЗУ

Золоуловитель ЗУ представляет собой горизонтальный циклон, предназначенный для сухой инерционной очистки газов от летучей золы (более 50 мкм) с максимальной температурой 260 °С.

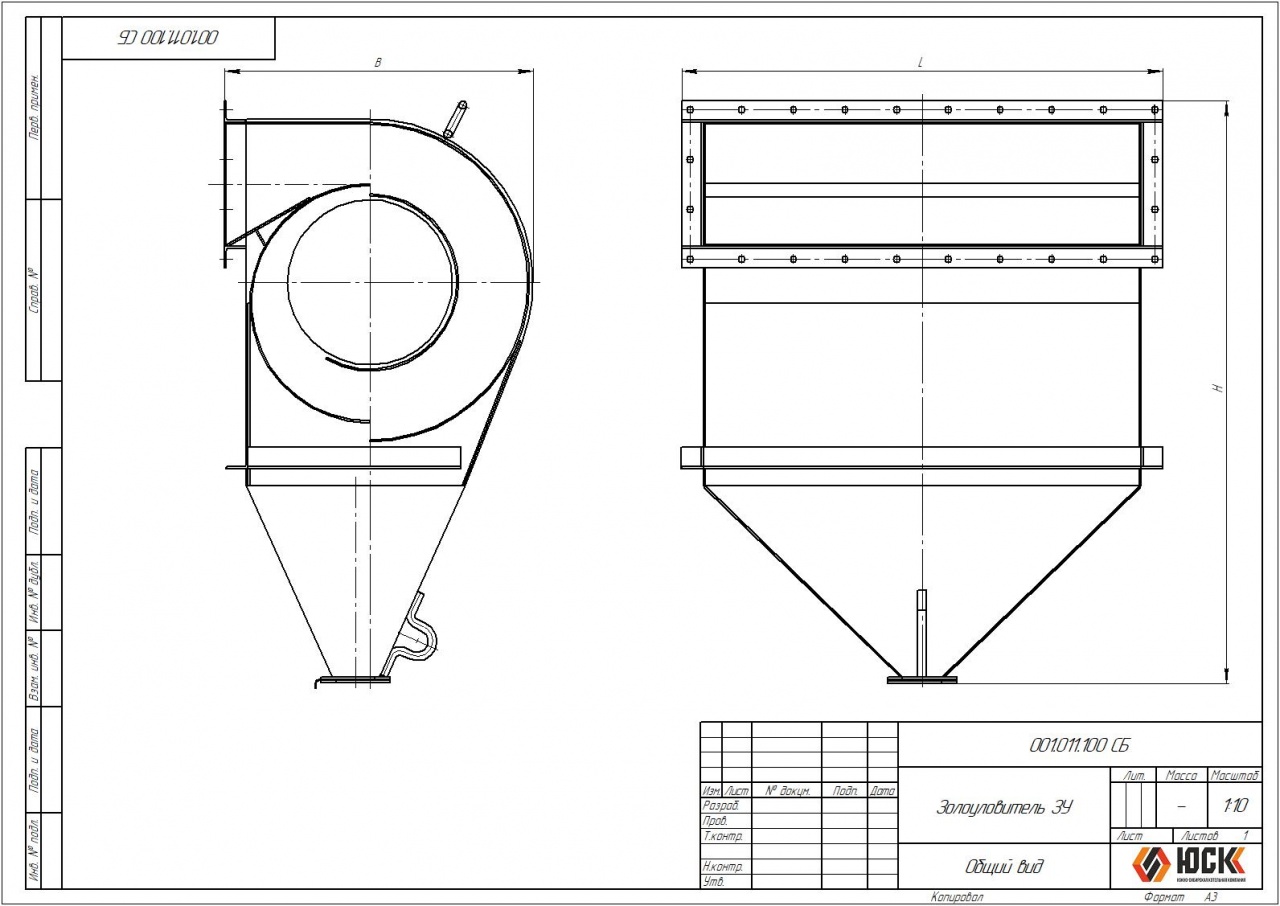

Золоуловитель ЗУ представляет собой корпус с криволинейными стенками, соединенный с источником выброса дымовых газов фланцем прямоугольного сечения на входном отверстии и круглым отверстием на боковой стенке для отвода очищенного газа.

Дымовые газы поступают во входное отверстие и движутся между стенками корпуса. Под действием гравитационных сил из потока очищаемого газа выделяются твердые частицы золы, которые накапливаются в бункере. Зола удаляется через шибер. Очищенный газ отводится из золоуловителя по патрубку (патрубкам) через выходное отверстие.

Основные технические характеристики

Типоразмер	Номинальная производительность, м3/ч	Коэффициент очистки, % не менее	Номинальная, температура газа на входе,	Направление газового потока	Сечение входного отверстия, мм	Габариты (L×B×H), мм	Масса, кг
Золоуловитель ЗУ-1	8000	85	250	правое	450х800	1030х1300х2720	370
Золоуловитель ЗУ-2	8000	85	250	левое	450х800	1030х1300х2720	370
Золоуловитель ЗУ-1-1	3375	85	280	правое/левое	280х500	710х608х1350	180
Золоуловитель ЗУ-1-2	6750	85	280	комбинированное	280х1000	710х1108х1350	240
Золоуловитель ЗУ-2-1	1200	85	270	правое	240х470	875х750х1875	130
Золоуловитель ЗУ-2-2	1200	85	280	левое	240х470	875х750х18750	130
